Замена лампочки освещения багажника ваз 2115

Как поменять лампочку в багажнике ваз 2115

Все работы по замене ламп плафона освещения номерного знака необходимо выполнять при полностью выключенном освещении.

Открываем крышку багажника. С торца будут две лампы освещения номерного знака:

Для того, что бы извлечь плафон из его посадочного места, необходимо поддеть его тонкой отверткой …

и слегка надавив на отвертку, вытянуть плафон наружу.

Корпус лампы заключен в резиновый корпус, из которого выступают два контакта:

Собираем всё в обратном порядке и, включив зажигание, проверяем работу.

Для замены лампы освещения багажного отделения применяем те же самые шаги в том же порядке.

На автомобилях ВАЗ предусмотрена подсветка багажника, которая включается вместе с габаритными огнями и подсветкой номерного знака. Как ни странно, но на многих автомобилях этой марки даже комплектации «Люкс» она отсутствует, хотя место под неё есть. Лампу можно установить самостоятельно. На рисунке ниже показано расположение штатного места лампы освещения багажника:

Штатное место находится в багажнике сразу за резиновым уплотнителем крышки багажника, там же вы найдете технологический вырез под лампу и контакты проводов питания.

  • приблизительно два метра провода сечением 0.25 квадратных сантиметра
  • плафон освещения багажника
  • кнопка для установки в багажник
  • изолента
  • 2 маленьких и один большой разъёмы «мама»

Предварительно перед установкой крайне полезно изучить электрическую схему подключения плафона освещения багажника.

Начинаем с того, что установим крепежную пластину (на ней будет крепится кнопка автоматического включения лампы при открытии багажника). Прикручиваем её к балке багажника двумя саморезами как показано на рисунке:

отрегулировав ее таким образом, что бы крышка багажника касалась шпенька кнопки почти в самом конце закрытия.

Далее необходимо извлечь из пазов один плафон освещения номерного знака. Удобнее брать левый плафон ввиду того, что он ближе находится к кнопке багажника. Отмеряем провод от плафона багажника до выключателя, пропуская его по балке багажника. Длина провода должна быть немного больше, чем показана на рисунке.

Отмерив и отрезав провод нужной длины, снимаем изоляцию провода с обоих концов приблизительно миллиметров на 5 и устанавливаем на один конек маленький разъём,

Теперь необходимо найти провод у плафона освещения номерного знака, на который приходит ток. Для этого можно воспользоваться либо мультиметром, либо прибором, представленным на следующей иллюстрации:

Один из контактов прибора необходимо приложить к «массе», в нашем случае ей может выступить ответная планка замка багажника:

Плафон освещения багажника будем запитывать от этого провода. Теперь необходимо пропустить провод, который будет запитывать сам плафон, через крышку багажника, предварительно один конец оголив, а на другой установив маленький разъём «мама».

Теперь необходимо ножом оголить запитывающий провод:

И присоединить к нему оголённый конец провода плафона (скруткой, а еще лучше с помощью пайки)

ВНИМАНИЕ! Необходимо хорошо заизолировать это место для предотвращения искрения!

Освещение в багажнике своими руками на примере Лада Самара.

Делаем светодиодное освещение в багажнике на примере Лада Самара. (Ваз 2114).

Вопрос освещения багажника автомобиля ВАЗ 2114 решена очень слабо, согласно руководства по эксплуатации при включенном габаритном освещении и открытой двери задка, багажник освещается лампами подсветки номерного знака. Однако, направление свечения не охватывает багажное отделение желаемым образом. Поэтому я решил сделать принудительное освещение от кнопки.

Установка освещения в багажник

Кнопку установил на боковине левой акустической полки. Для этого было сделано отверстие диаметром 22 мм, при помощи коронки с центрирующим сверлом.

Результат получился такой:

При включении освещения загорается индикатор в кнопке:

Преимущества такого освещения:

  • свет распределяется по всему объему багажника;
  • принудительное включение от кнопки;
  • подключение к вновь проложенному проводу, без загрузки существующих цепей;
  • не большое потребление 1-1,5 А;
  • освещение не мешает съему задней полки;

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Задний фонарь автомобиля – настоящее информационное табло для идущих сзади. И если это табло не работает или работает неправильно – беды не миновать. В этой статье рассматриваем типовые неисправности задних фонарей ВАЗ 2115, учимся менять в них лампы, даже проведем небольшой тюнинг этих важных световых приборов.

Читайте также:  Ремонт крышки багажника ваз 2114 убираем гниль

Конструкция задних фонарей ВАЗ 2115 – и какие лампочки в них стоят

У ВАЗ 2115 задних фонарей 4 – два угловых по бортам (установлены в кузове) и еще два чуть ближе к центральной оси машины. Вторые встроены в крышку багажника и сливаются с боковыми, производя впечатление одного большого фонаря.

Центральный и боковой задние фонари сливаются, создавая впечатление одного монолитного светового прибора

Но самое интересное не это. На ВАЗ 2115 в боковых фонарях установлены 2 двухспиральные лампы и одна односпиральная – P21/5W и P21W.

Лампы P21/5W (слева) и P21W, используемые в задних фонарях ВАЗ 2115

В то же время этот фонарь отвечает лишь за указатели поворотов, габаритный свет и сигнал торможения! Зачем этому световому прибору аж пять спиралей? Разберёмся в этом вопросе.

Схема задних фонарей ВАЗ 2115

Взглянем на электрическую схему заднего углового фонаря ВАЗ 2115.

Схема заднего фонаря ВАЗ 2115 и расцветка проводов жгутов питания

Цифрами на схеме обозначены:

  1. указатель поворотов, синий (правый борт), черно-синий;
  2. габаритный свет, желтый (правый борт), черно-желтый;
  3. сигнал торможения, красный.

Внешне же это выглядит вот так:

Задняя панель и плата углового фонаря ВАЗ 2115

Получается, двухспиральные лампы в каждом фонаре включены параллельно – пятиваттные спирали отвечают за габаритный свет, двадцатиодноваттные – за сигнал торможения. Для чего это сделано, сказать сложно.

Это может быть сделано для оригинальности внешнего вида или для надежности – сгорит одна лампа (тем более, на дороге этого сразу не заметишь) – всегда можно дотянуть до гаража на второй, не создавая аварийную ситуацию.

Выглядят двойные «габариты» впечатляюще

Посмотрите на маленькие дополнительные задние фонари, расположенные в крышке багажника – в них стоят по две лампы P21W (см. фото выше) в каждом. Одна отвечает за противотуманный задний свет, вторая – за сигнал заднего хода. Схема этих фонарей выглядит так:

Схема внутренних задних фонарей ВАЗ 2115 и расцветка проводов жгута питания

На рисунке цифрами обозначены:

  1. лампа заднего хода, зеленый;
  2. лампа противотуманного света, черно-красный.

Повторитель стоп-сигнала на ВАЗ 2115 к содержанию ↑

Как заменить лампы

Теперь перейдем к замене ламп. Начнем с внутреннего фонаря, встроенного в крышку багажника.

Внутренний задний фонарь

Открываем крышку багажника, находим изнутри нее заднюю часть фонаря.

Задняя часть фонаря ничем не закрыта

Находим сверху два фиксатора, отмеченные на фото ниже стрелкой.

Задняя крышка фонаря крепится двумя нажимными фиксаторами

Нажимаем на фиксаторы, вынимаем заднюю крышку вместе с лампами.

Снятие платы с лампочками

Снимать колодку питания при замене лампочек не обязательно – длины питающего жгута будет достаточно для проведения работ.

Та, что находится ближе к борту машины – лампочка заднего хода, ближе к центру – противотуманный свет. Поскольку на фото ниже фонарь правый, лампа указателя заднего хода находится справа. Она отмечена красной стрелкой.

Внутренний задний фонарь имеет 2 лампы

Лампочки однотипные (см. выше) и снимаются одинаково – поворотом против часовой стрелки. Снимаем сгоревшую, на ее место устанавливаем новую. Защелкиваем плату на место.

Угловой фонарь

Снова открываем крышку багажника и находим на обивке клапан, закрывающий заднюю часть фонаря. Он на «липучке» и легко открывается. Открываем.

Угловые задние фонари ВАЗ 2115 закрыты клапанами, вырезанными в обивке

Перед нами задняя часть фонаря с торчащим из нее разъемом питания.

Из задней части фонаря торчит колодка питания

Снимаем колодку, просто потянув по направлению движения автомобиля (если длины жгута достаточно, колодку можно не снимать).

Отжимаем наружу фиксатор отверткой или просто руками (он помещен ближе к центральной осевой автомобиля) и снимаем плату вместе с лампами.

О том, где какая лампочка, мы уже говорили. Односпиральная сбоку – указатель поворотов. Две двухспиральные – одновременно и габариты, и стопы. Снимаем сгоревшую, устанавливаем новую. Защелкиваем плату на место, подключаем колодку, закрываем клапаном в обивке.

Типовые неисправности и способы их устранения

Причин, по которым задние фонари могут отказать или частично не работать, множество, но основная из них – выход из строя гибкой печатной платы. Это, по сути, самое больное место задних световых приборов ВАЗ 2115.

Часто отказывают хлипкие контактные площадки, изображающие из себя контакты патрона лампочки, хотя по сути никаких патронов в фонарях нет – фиксирующее лампочку колечко из пластмассы, прижимной вкладыш из пластмассы (все на защелках) и контактные площадки на плате. Проще не придумать, но и смешнее тоже.

Читайте также:  Открытие багажника с брелка сигнализации starline а91 какие кнопки нажимать

Срок службы такого «патрона» – полгода максимум. Если учесть, что автомобиль выпускался 15 лет, то такой подход разработчиков к фонарю, конструкция которого не поменялась за все эти годы, по меньшей мере удивляет. Но факт на лицо.

Переделка платы на патроны

Можно, конечно, регулярно менять гибкую плату – сделать это не проблема. Но, во-первых, плата стоит денег и в принципе не должна являться расходным материалом, чтобы покупать ее упаковками. А, во-вторых, умерший, к примеру, «стоп» сразу не заметишь, а значит, мы в любой момент рискуем получить «под зад» в прямом смысле слова.

Поэтому лучше повозимся и сделаем то, что конструкторам ВАЗ нужно было сделать давным-давно – заменим всю эту гибкую халтуру нормальными патронами. Итак, идем в магазин, покупаем три обычных пластиковых патронах под лампы: один – на односпиральную P21W, два – на двухспиральную лампу P21/5W. По габаритам и внешнему виду они практически не различаются.

Для доработки нам понадобятся 3 таких патрона на один фонарь

Еще придется докупить комплект четырехконтактных автомобильных разъемов «папа-мама». На фото ниже показан только вариант, а типов таких разъемов очень даже много. Кроме того, подойдут и любые другие на большее число контактов.

Еще купим пару вот таких разъемов

Как разобрать плату заднего фонаря? Элементарно и безо всяких инструментов. Для скорости можно воспользоваться шилом, кончиком ножа или отверткой, но можно все сделать и голыми руками. Отжимаем фиксатор (фото слева), выдергиваем пластмассовую имитацию патрона. Все остальное развалится само. Снимаем все три патрона.

Разборка платы заднего углового фонаря Ваз 2115

Полностью разбираем панель – снимаем пластмассовые фиксаторы ламп, удаляем гибкую плату. Размечаем места под новые патроны, при этом ориентируемся на положение старых.

Разметка посадочных мест под патроны

Убираем посадочные стойки под старые патроны и всё, что мешает установке новых патронов с помощью, например, паяльника. Высверливаем отверстия такого диаметра, чтобы наши новые патроны туда входили плотно и не болтались. Если нет соответствующего сверла, сверлим меньшим диаметром, после растачиваем круглым напильником.

Готовые посадочные места под патроны

Для лампочки указателя поворотов используем вот такой патрон – он занимает меньше места, но можно поставить и другой – просто слегка подрезать (впрочем, этот тоже пришлось слегка подрезать).

Патрон для указателя поворотов

Устанавливаем патроны на свои места и фиксируем их любым доступным способом. На фото ниже они просто заплавлены паяльником. Не совсем эстетично, но зато надежно. А эту «эстетику» все равно видно не будет. Провода патрона «поворота» выводим через проделанное отверстие.

Установленные патроны с лампами

Осталось припаять разъемы: – один – к лампочкам, другой – к жгуту питания фонаря, предварительно обрезав старый.

Панель с подпаянным разъемом

Итак, как писал ранее в блоге, были куплены 2 светодиодных лампочки типа C5W с 3 светодиодами. Длинна 36мм. Имеется резистор no error(без ошибки). Так же есть какая то микруха которая меняет полярность по необходимости(данному светодиоду совершенно без разницы где «+», а где «-«).

Писать много смысла нет, впрочем как и желания) Напишу лишь что все фотки делались в час ночи, т.к. в Питере в 12 еще светло 🙂

Сами диодные лампочки короче обычных на 2-3мм и в плафоне освещения салона диод болтался, поэтому без колхоза никак. Из нержавейки(вроде) вырезал два квадратика в качестве проставок(на фото видно)

Так это выглядит в установленном виде

Т.к. пустые БЖ меня раздражают, решил добавить сюда пару замеров)

Сопротивление обычной лампы и светодиодной:

Так же решил замерить потребление двух лампочек, результаты говорят сами за себя! Светодиод потребляет в 3 раза меньше чем обычная лампа с нитью накаливания.
Ну и ввиду своей рукожопости разбил одну лампу накаливания пока замерял потребление 🙂 Ну да ладно, стоит копейки 🙂

Если кто не знает как замерять потребление прибора, вот корявая схемка 🙂

Теперь небольшое видео 🙂 Работа светодиода.

Теперь фото сравнения обычной лампочки C5W и светодиодной.

Все фотографии делались на протяжении 3х вечеров, т.к. у меня всего два диода, а ночью ковыряться и менять местами лампочки желание отсутствовало.
В принципе все фотки старался делать в одно и тоже времени суток, с одинаковый выдержкой и светопропускаемостью и т.п. 🙂
_________________________________________________________________

Читайте также:  Распиновка кнопки стеклоподъемника мазда 323f

Салон. Вид спереди. Лобачь закатан штоле?! интрижка)))))

Освещение номерного знака.

Вывод. Личное мнение:
Очень нравится то, что свет белый.
Не нравиться то, что диод греется(но имеется радиатор)

1) По поводу освещения салона передней части авто. В целом света не так много, но больше чем от обычной лампы, читать при таком свете лучше.
Задняя часть авто. мне показалось что света там стало меньше, но он есть.

2) Освещение бардачка. Светит явно лучше, но и обычной лампы там хватает.

3) Багажник. В багажнике теперь светло! Я аж удивился. Огромный плюсик 🙂

4) Номерной знак. Освещается весь, в отличии от обычной лампы. Так же освещается земля)))) Света хватает.

В целом я доволен. Цена данного диода составляет примерно 40 рублей. У нас же за примерно такой диод хотят 60-100 рублей.

Если вдруг кому то нужны такие диоды могу заказать. Только СПб и Л.О. Пересылкой в регионы не занимаюсь!

Освещение в багажнике своими руками на примере Лада Самара.
Делаем светодиодное освещение в багажнике на примере Лада Самара. (Ваз 2114).

Вопрос освещения багажника автомобиля ВАЗ 2114 решена очень слабо, согласно руководства по эксплуатации при включенном габаритном освещении и открытой двери задка, багажник освещается лампами подсветки номерного знака. Однако, направление свечения не охватывает багажное отделение желаемым образом. Поэтому я решил сделать принудительное освещение от кнопки.

Установка освещения в багажник

Кнопку установил на боковине левой акустической полки. Для этого было сделано отверстие диаметром 22 мм, при помощи коронки с центрирующим сверлом.

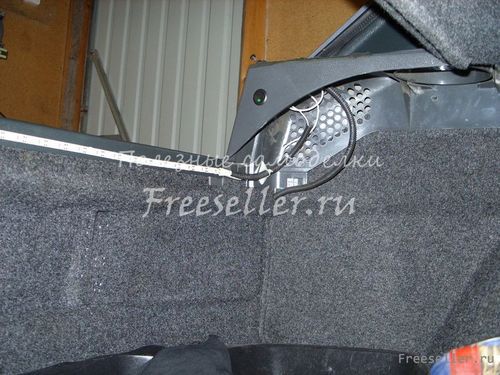

Светодиодную ленту приклеил на пластиковый «порог» двери задка с внутренней стороны.

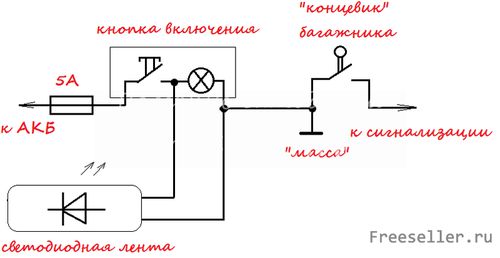

Для питания различных «доработок» в машине проложил отдельный провод от АКБ до багажника под ковровым покрытием дверных порогов. Поэтому я не испытывал таких трудностей, как подключение к плафону освещения салона. Подключение осуществил через предохранитель 5А.

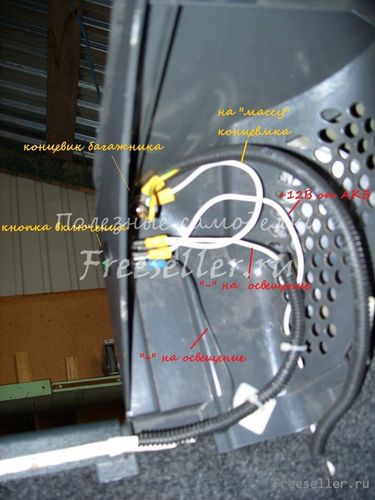

«Массу» освещения объединил с «массой» концевика, которая закреплена на болтовом соединении крепления заднего левого фонаря. Развода проводов показана на этом фото:

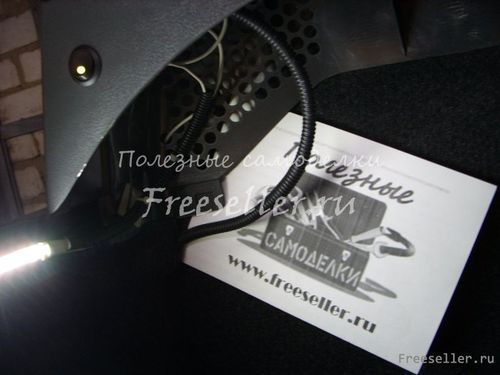

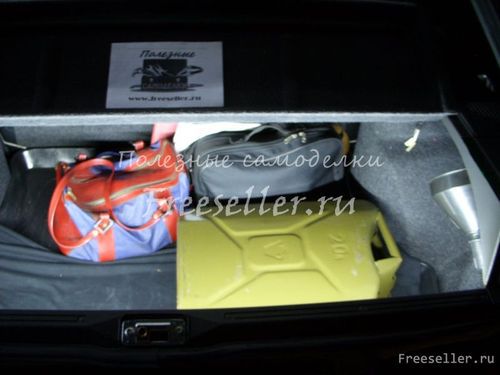

Результат получился такой:

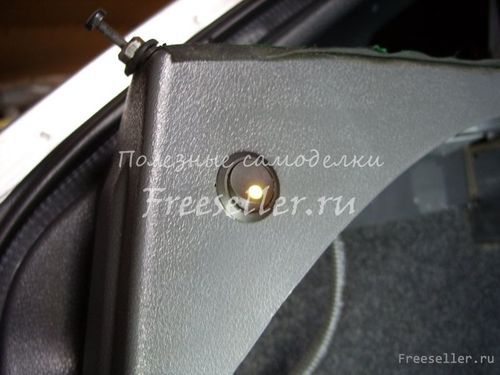

При включении освещения загорается индикатор в кнопке:

Преимущества такого освещения:

1. свет распределяется по всему объему багажника;
2. принудительное включение от кнопки;
3. подключение к вновь проложенному проводу, без загрузки существующих цепей;
4. не большое потребление 1-1,5 А;
5. освещение не мешает съему задней полки;

Освещение ВАЗ 2115

Если фары вдруг начали светить тускло, а при включении сигнала поворота начинает мигать лампа габаритного света, восстановите контакт «массового» провода с кузовом.

Возьмите себе в привычку регулярно менять лампы (особенно головного света фар). Со временем колба лампы мутнеет и яркость лампы уменьшается. Причем этот процесс происходит довольно медленно и водитель не замечает постепенного ухудшения освещенности дороги.

Салона

Плафон 1 освещения салона установлен на обивке потолка салона в передней части.

Переключатель 4 плафона можно установить в следующие положения:

– среднее положение – освещение салона выключено;
– левое положение – освещение салона включено постоянно;
– правое положение – освещение салона включается при открывании передних дверей.

ЛАМПЫ НАПРАВЛЕННОГО СВЕТА

Две лампы направленного света 2 для водителя и для переднего пассажира 6 установлены в блоке с передним плафоном 1 освещения салона. Лампы включаются соответствующими выключателями 3 и 5.

ЗАДНИЙ ПЛАФОН ОСВЕЩЕНИЯ САЛОНА

Плафон установлен на обивке потолка над задней правой дверью. Чтобы плафон был включен постоянно, нажмите на заднюю часть С рассеивателя 1. Для выключения плафона нажмите на переднюю часть А рассеивателя. При нажатии на среднюю часть В рассеивателя плафон включается только при открытии передних дверей.

У автомобилей с центральным замком освещение салона включается на 20 с при отпирании замка, открытии дверей или после вынимания ключа из выключателя зажигания. При этом переключатели плафонов должны быть установлены в положение включения плафонов при открывании дверей. При включении зажигания освещение салона гаснет.

Часть автомобилей без центрального замка оснащена устройством задержки выключения освещения салона. После закрытия дверей плафоны горят еще несколько секунд. При включении зажигания освещение салона гаснет.

Инструкция: ремонт стартера.

Почему генератор выдает низкое напряжение, материал доступен по ссылке.

Багажника

Фонари находятся с левой и правой стороны багажного отсека.

Освещение включается автоматически при открывании багажника. Освещение автоматически выключается, если багажник остается открытым более 10 минут.
