Установка дополнительной розетки 12В в автомобиль LADA

В салоне современного автомобиля есть розетка 12 В (гнездо прикуривателя или USB-порт), которая позволяет заряжать смартфоны, подключать насос для шин, подогрев сидений или холодильник. Большое количество гаджетов вынуждает устанавливать различные разветвители или дополнительные розетки в салоне и багажнике. Рассмотрим особенности такой доработки.

Процесс установки дополнительного прикуривателя (розетки 12 В) показан на примере автомобиля Lada Vesta. На других современных автомобилях LADA (XRAY, Largus, Priora, Granta, Kalina, Lada 4×4) все действия выполняются аналогично. Примеры работ на других моделях LADA вы найдете в комментариях.

Купить розетку 12 В и USB-порт можно:

Можно распечатать USB розетку на 3d принтере, которая вставляется в штатное отверстие на Lada Vesta ( автор ):

Чтобы скачать файлы нужно авторизироваться на сайте

Установка

Как правило, процесс установки розетки 12В проблем не вызывает.

В салоне автомобиля ее удобней всего разместить на центральном тоннеле. Для этого его нужно снять, вырезать отверстие (используем канцелярский нож) и закрепить розетку.

Процесс установки на видео:

В багажнике розетка 12 В крепится на обшивку. Чтобы ее усилить используйте кусок МДФ или фанеры. Отверстие вырезаем перьевым сверлом.

Процесс установки на видео:

Подключение

Две основные схемы подключения дополнительной розетки 12 В (выбирайте в зависимости от назначения):

1. параллельно штатному прикуривателю (розетке 12 В);
2. отдельным проводом (например, 1.5 квадрата) к аккумулятору через предохранитель (например, 15 А).

Во-втором случае плюс прокладываем из моторного отсека в салон через штатное отверстие над педалями. Тянем его в багажник под пластиковым порогом по левой стороне.

Минус можно взять с любого болта кузова.

А вам приходилось устанавливать дополнительную розетку 12 В в свой автомобиль? Какую схему подключения выбрали? Напомним, ранее мы рассказывали, как в салоне автомобиля установить беспроводную зарядку для телефона.

Источник

Розетка в багажнике лада гранта

Ставим USВ розетку вместо штатной заглушки в автомобиль Лада Приора, Гранта, Калина 2. Всем привет, сегодня расскажу об интересной девайсе Usb зарядном устройстве вместо штатной заглушки для автомобилей LADA.

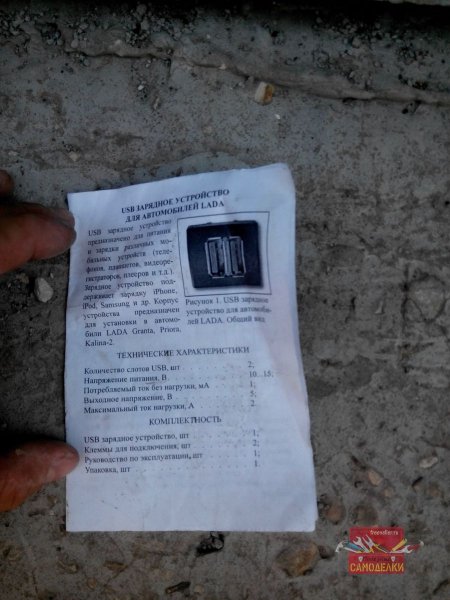

Данное устройство устанавливается взамен штатной заглушки и предназначено для зарядки или питания видеорегистраторов, радаров, планшетов, плееров или смартфонов.

Имеется поддержка зарядки Iphone, Ipod, Samsung.
Совместим с панелями: Lada Priora, Granta, GRANTA FL, Kalina 2, Datsun/

Стоимость устройства — примерно 500 рублей.

Зарядное устройство устанавливается в штатное место вместо заглушки на панели приборов и подключается к электроцепи специальными клеммами, они входят в комплект устройства.

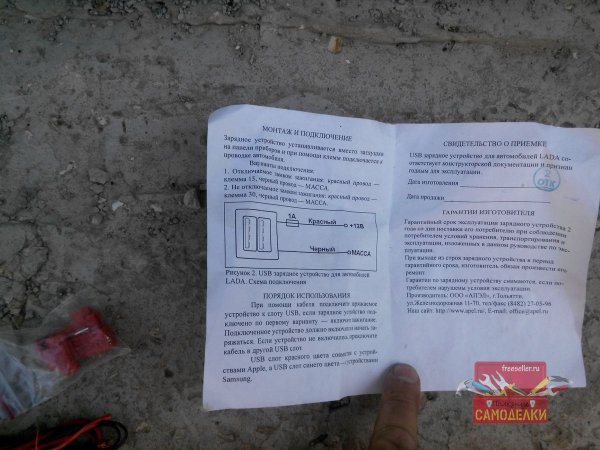

Схема подключения зарядного устройства

• отключаемое замком зажигания: красный провод к клемме 15, черный к массе.
• неотключаемое замком: красный провод — клемма 30, черный — масса.

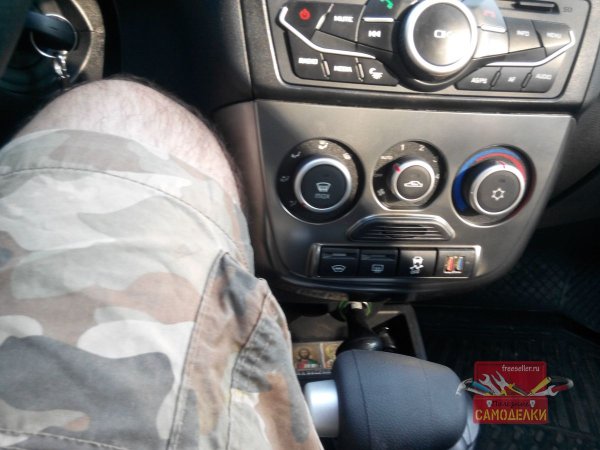

Для установки устройства на ладе калине. достаточно снять декоративную накладку бороды. и блок климата. полной разборки не требуется.

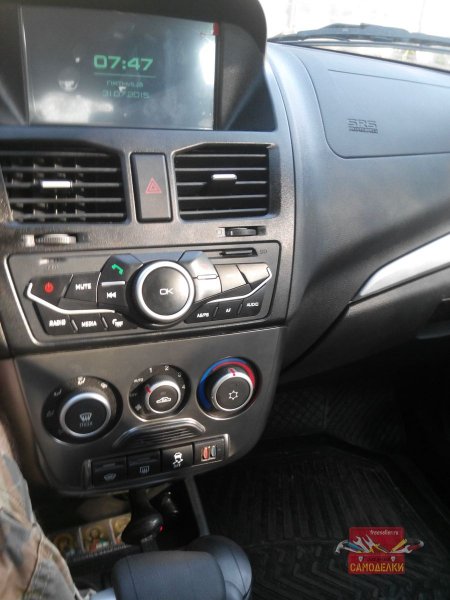

Внешний вид бороды со встроенным зарядным устройством.

Всем спасибо за просмотр, до новых встреч.

Розетка с крышкой для штекера Лада Гранта / Калина / Датсун (патрон для подключения дополнительного потребителя с крышкой) 2190-3725110-10

Рекомендуем посмотреть

Разъем прикуривателя евро Лада Калина / Гранта / Приора, Датсун ..

Новинки

Оригинальная штатная нижняя накладка заднего бампера с отверстиями под датчики парковки для Лада Веста в кузове седан. ..

Оригинальная центральная накладка панели приборов для Лада Иксрей в черном глянце с логотипом XRAY. ..

Передние длинные брызговики для Лада Гранта, Калина-2 и Датсун. Длина свободного края брызговика 9см, эти брызговики являются сам..

Накладки на ковролин центральные тоннель пола Лада Ларгус предназначены для защиты салона машины от пыли и грязи. После установки ..

Накладки на ковролин передние Лада Ларгус предназначены для защиты салона машины от пыли и грязи. После установки изделий на автом..

Слышал,что есть розетка в багажнике.Искал у себя-ни хера нет.Норма-87л.с.

Нажмёшь на газ и все проходит

by Adminrive · Published 16.10.2016

Помогите разобраться

by Adminrive · Published 29.05.2015

Парни совет на будущее при обрыве грм сразу поршня с проточкой ставте на

by Adminrive · Published 08.05.2017

13 комментариев

Нету вроде. Инвертор себе покупал

Я имел в виду 12V розетку.

Юрий, смотря какая комплектация,вроде на 41-025 .,есть такое.

У меня тоже нету розетки да и не пригодилась еще, Норма-87л.с.

Эт в гранте + она есть, а у нас у челеди нэма

Илгиз, значит видимо их устанавливают токо в иных комплектациях.Ну что ж раз нет,то и хуй на неё.

Юрий, да и я того же мнения) провода на усилок я вывел в багаж, а будет настроение от них и не долго эту розетку сделать

Источник

Розетка в багажнике лада гранта

Ставим USВ розетку вместо штатной заглушки в автомобиль Лада Приора, Гранта, Калина 2. Всем привет, сегодня расскажу об интересной девайсе Usb зарядном устройстве вместо штатной заглушки для автомобилей LADA.

Данное устройство устанавливается взамен штатной заглушки и предназначено для зарядки или питания видеорегистраторов, радаров, планшетов, плееров или смартфонов.

Имеется поддержка зарядки Iphone, Ipod, Samsung.
Совместим с панелями: Lada Priora, Granta, GRANTA FL, Kalina 2, Datsun/

Стоимость устройства — примерно 500 рублей.

Зарядное устройство устанавливается в штатное место вместо заглушки на панели приборов и подключается к электроцепи специальными клеммами, они входят в комплект устройства.

Схема подключения зарядного устройства

• отключаемое замком зажигания: красный провод к клемме 15, черный к массе.
• неотключаемое замком: красный провод — клемма 30, черный — масса.

Для установки устройства на ладе калине. достаточно снять декоративную накладку бороды. и блок климата. полной разборки не требуется.

Внешний вид бороды со встроенным зарядным устройством.

Всем спасибо за просмотр, до новых встреч.

Розетка с крышкой для штекера Лада Гранта / Калина / Датсун (патрон для подключения дополнительного потребителя с крышкой) 2190-3725110-10

Рекомендуем посмотреть

Разъем прикуривателя евро Лада Калина / Гранта / Приора, Датсун ..

Новинки

Оригинальная штатная нижняя накладка заднего бампера с отверстиями под датчики парковки для Лада Веста в кузове седан. ..

Оригинальная центральная накладка панели приборов для Лада Иксрей в черном глянце с логотипом XRAY. ..

Передние длинные брызговики для Лада Гранта, Калина-2 и Датсун. Длина свободного края брызговика 9см, эти брызговики являются сам..

Накладки на ковролин центральные тоннель пола Лада Ларгус предназначены для защиты салона машины от пыли и грязи. После установки ..

Накладки на ковролин передние Лада Ларгус предназначены для защиты салона машины от пыли и грязи. После установки изделий на автом..

Слышал,что есть розетка в багажнике.Искал у себя-ни хера нет.Норма-87л.с.

Нажмёшь на газ и все проходит

by Adminrive · Published 16.10.2016

Помогите разобраться

by Adminrive · Published 29.05.2015

Парни совет на будущее при обрыве грм сразу поршня с проточкой ставте на

by Adminrive · Published 08.05.2017

13 комментариев

Нету вроде. Инвертор себе покупал

Я имел в виду 12V розетку.

Юрий, смотря какая комплектация,вроде на 41-025 .,есть такое.

У меня тоже нету розетки да и не пригодилась еще, Норма-87л.с.

Эт в гранте + она есть, а у нас у челеди нэма

Илгиз, значит видимо их устанавливают токо в иных комплектациях.Ну что ж раз нет,то и хуй на неё.

Юрий, да и я того же мнения) провода на усилок я вывел в багаж, а будет настроение от них и не долго эту розетку сделать

Источник

Где стоит предохранитель на прикуриватель лада гранта

Устройство стало популярным в последние годы. Теперь прикуриватель используют даже некурящие владельцы автомобилей. Ведь помимо своего номинального предназначения, прибор выполняет массу функций. К примеру, в гнездо прикуривателя подключают разнообразные девайсы:

• павербанк для мобильных телефонов или планшетов;
• зарядка для ноутбука и электроники;
• видеорегистратор;
• навигационную систему;
• электрический насос, подкачивающий колеса.

При правильной эксплуатации прибор работает долго, но из-за определенных особенностей может выйти из строя. О том, почему возникает поломка, как распознать причину неисправности, провести замену прикуривателя или его ремонт на модели Лада Гранта, читайте далее.

Где находится предохранитель прикуривателя

Распространенная причина, по которой устройство перестает работать – перегоревший защитный элемент. Сила тока в самой цепи точно фиксирована, и ее значение не должно превышать показатель 15 ампер. При подключении мощных устройств или коротком замыкании, предохранитель перегорает, из-за чего прикуриватель ВАЗ перестает работать.

На то, что требуется поменять именно этот элемент, будут указывать косвенные причины. Предохранитель отвечает за:

• звуковой сигнал;
• замок багажного отделения;
• иммобилайзер, это значит, что при выходе из строя владелец не заведет машину.

Чтобы сменить нерабочий предохранитель прикуривателя, необходимо добраться до монтажного блока. Он расположен в салоне под декоративной панелью, слева от рулевой колонки. Предохранитель прикуривателя удерживают пять пластиковых фиксаторов.

1. Отсоединяем их и добираемся до тыльного пространства.
2. Вытаскиваем штекер крепления к кнопке открытия багажного отделения. Теперь можно полностью снимать панель.
3. Получаем доступ к монтажному блоку, где также расположен пинцет, позволяющий быстро вытаскивать защитные элементы.

У модели Лада Гранта есть два варианта блока предохранителей – старый и новый. Если авто первых годов выпуска, то потребуется заменить элемент за номером F20. Схема монтажного блока более новых моделей предохранителя прикуривателя отличается от предшественника. Здесь следует поменять элемент F27.

Предохранитель обязательно должен быть номиналом 15 ампер. При установке защитного элемента с большим сопротивлением могут возникнуть проблемы. Если сила тока в цепи будет превышать предельно допустимое значение, то оплавятся кабели, что чревато коротким замыканием или возгоранием проводки и сгоревшим предохранителем.

Причины выхода из строя прикуривателя на Лада Гранте

Неисправность может возникать по разным обстоятельствам. Среди самых распространенных причин, по которым прикуриватель на автомобиле Лада Гранта не работает, выделяют.

1. Перегоревший предохранитель. Такое случается из-за подключения большого количества устройств в разъем. Суммарная мощность подключенных приборов не должна превышать 180 Ватт (15*12=180). Иначе перегорит предохранитель прикуривателя. Для моделей АвтоВАЗа предусмотрены разные защитные элементы (Гранта – F20/F27, Калина – F18, Приора – F13). Номинал предохранителя обязан соответствовать значению, указанному производителем.
2. Плохой контакт. Со временем на усиках металлического патрона появляются окислы или ржавчина, что приводит к плохому соединению. Для исправления ситуации достаточно вынуть прикуриватель, проинспектировать состояние его контактов, обработать их надфилем от ржавчины или окислов.
3. Обрыв проводки. К устройству приходят три провода, пайка которых со временем отпадает. Для выявления неисправности потребуется мультитестер.

В последнем случае необходимо прозвонить три контакта.

1. Красный кабель. Плюс, отвечающий за нагрев элемента. Приходит к аккумуляторной батарее через 15 амперный предохранитель.
2. Желтый. Плюс, отвечает за лампочку подсветки прикуривателя.
3. Черный. Минус, приходящий к корпусу автомобиля.

Другие причины поломки прикуривателя.

1. Перегоревшая металлическая спираль. Внутри прикуривателя находится нихромовая спираль, которая может перегореть, срабатывает предохранитель. Если напряжение в разъеме есть и на контакты приходит ток, но нагрев не происходит, то причина кроется здесь. Лечится заменой прикуривателя новой деталью.
2. Вышедшая из строя лампа подсветки. Вокруг посадочного места находится светофильтр. Со временем лампочка может перегореть. Неисправность устраняется установкой исправного элемента.

Ремонт сгоревшего прикуривателя

Иногда менять прибор Лады Гранты не требуется. Можно осуществить ремонт своими руками. После снятия устройства стоит проинспектировать состояние контактов. Отпавшие провода следует припаять, а окислившиеся контакты обработать надфилем. После этого прибор может восстановить работоспособность.

Внутри прикуривателя находится небольшая пластинка из слюды. Это полупроводник, который часто выходит из строя. Его необходимо извлечь. После этого стоит собрать устройство, а затем проверить исправность его работы.

Какой прикуриватель поставить взамен сгоревшему

На рынке продается много разных вариантов. При выборе надо обратить внимание на то, сколько стоит прикуриватель Lada Гранта. Слишком низкая цена говорит о том, что в производственном процессе использовались некачественные материалы, такой прибор долго не проработает. Нормальная стоимость устройства составляет 600 – 1200 рублей.

Можно купить короткий европрикуриватель. Единых стандартов размеров у деталей нет. Поэтому по длине или диаметру они будут отличаться. Необходимо выбрать штекер подходящих размеров. При несоответствии диаметра прибор будет замыкать, что может привести к пожару.

Как снять прикуриватель на Гранте

Перед работами потребуется запастись необходимым инструментом. Чтобы снять на Гранте автоприкуриватель, необходимы:

• защитные перчатки;
• набор отверток.

Для устранения неисправностей будут нужны:

• паяльник с припоем;
• диагностический тестер;
• надфиль для удаления окислов или ржавчины.

Подробная видео инструкция

После подготовки можно приступать к процессу демонтажа.

1. Выключаем зажигание, открываем капот и снимаем клемму с аккумуляторной батареи. Должен сниматься минусовой контакт – это обесточит систему и исключит возможность появления короткого замыкания.
2. Извлекаем металлической патрон со своего посадочного места.
3. При помощи тонкой отвертки отгибаем фиксаторы внутри гнезда.
4. Вытаскиваем его и отсоединяем колодку проводов.
5. Извлекаем зеленый светофильтр.

Теперь можно проводить ремонт детали или осуществлять замену. Сборка осуществляется в последовательности, обратной описанной раньше. Подробная инструкция, как поменять прикуриватель на автомобиле Лада Гранта, показана в видео.

Фото правильной замены

После проведения работ желательно проверить исправность работы устройства.

1. Автоприкуриватель должен плотно сидеть в гнезде, а на контактах не быть окислов или ржавчины.
2. Следует померить напряжение на аккумуляторной батарее, а затем проверить еще раз, включив зажигание. Если просадка составила больше 0,5 вольт, то где-то есть короткое замыкание.
3. Все спаянные провода должны быть изолированы и посажены на термоусадочную пленку.

Замена прикуривателя на USB розетку

Из-за конструктивных особенностей лифтбека возникают некоторые сложности с прикуривателем. Короткий корпус не обеспечивает надежной фиксации, из-за чего подключенные приборы могут выключаться. Поэтому многие владельцы ставят вместо автоприкуривателя розетку 12 вольт.

Для этой процедуры подойдут стандартные розетки АвтоВАЗа для Газели, Весты или ИксРей. Артикул детали 118.3725 СОАТЭ. Цена устройства – 150 – 200 рублей.

1. Обесточиваем машину, снимая минусовую клемму с аккумулятора или вытаскивая соответствующий предохранитель.
2. Вытаскиваем металлический патрон.
3. Подгибаем фиксирующие усики.
4. Демонтируем внутреннюю часть автоприкуривателя.
5. Отсоединяем колодку проводов.
6. Подключаем штекер к разъему розетки.
7. Монтируем ее в отверстие прикуривателя.

Минус такой процедуры в том, что устройство перестанет работать по назначению. Розетка не будет подсвечиваться из-за демонтажа светофильтра. Однако все подключенные приборы надежно фиксируются в гнезде. Подробно узнать о процедуре монтажа можно из видео.

АКЦИЯ: РАСПРОДАЖА НОВЫХ АВТО 2018 ГОДА ВЫПУСКА

В Ладе Гранта установлен блок монтажный нового образца, потому расположение в нем как реле, так и предохранителей несколько иной, чем у других изделий Волжского автозавода. К тому же он разделен на два отдельных установленных в разных локациях.

Основной из них располагается по-прежнему в панели приборов, слева от рулевого колеса. Второй же находится непосредственно в подкапотном пространстве.

В настоящей статье мы расскажем, чем отличается схема нового типа предохранителей на Лада Гранта (с двигателем как на 8 клапанов, так и на 16).

Что нужно знать о предохранителях

Предохранители призваны обеспечивать защиту электрооборудования от перенапряжения и короткого замыкания.

Новые плавкие защитные устройства имеют меньший размер. Ими снабжают следующие модели Гранта:

Отличие схем в комплектациях Стандарт, Норма или Люкс незначительное, и обусловлено, прежде всего, установкой дополнительного оборудования.

Всего в монтажном блоке установлено 32 предохранителя, что немного больше, чем в старых модификациях. Те из них, что находятся в салоне, отвечают за работоспособность разных цепей с относительно малой мощностью.

Силовые же, как ранее отмечалось, вынесены в подкапотное пространство. Сделано это для обеспечения большего уровня безопасности и удобства обслуживания транспортного средства.

Производитель прямо запрещает использовать при замене защитные устройства несоответствующие по номиналу тем, что указаны в схеме. В частности, превышение максимальных значений приводит к перегрузке цепи и последующему выводу из строя оборудования ею питаемого. Все это чаще всего приводит к возгоранию.

Важно помнить – при перегорании предохранителя не стоит его менять сразу. Прежде всего, требуется выяснить, что именно привело к этому. В противном случае есть риск расплавления вставки и у нового.

Если вы не обладаете знаниями, позволяющими протестировать электросистемы, то следует прибегнуть к помощи профессионалов.

Как производится замена предохранителей или реле

Прежде чем вытащить пришедшее в негодность устройство, нужно обесточить автомобиль. Для этого от батареи отключают провод, присоединенный к клемме «минус».

Производя замену, важно помнить о следующем:

• на оборотной стороне защитной крышки есть схема расположения предохранителей;
• если нужное вам устройство находится с краю, то его нетрудно извлечь рукой;
• в остальных случаях используют либо плоскогубцы, или специальные щипцы;
• сгоревший предохранитель видно невооруженным глазом.

Накладка на панели приборов удерживается на месте шестью фиксаторами. Чтобы ее снять, необходимо потянуть за нижний край на себя.

• руководствуясь схемой на ее тыльной стороне, отыскиваем нужный предохранитель или пришедшее в негодность реле;
• извлекаем его пинцетом;
• вставляем новый.

В некоторых случаях, когда плавкая вставка остается неповрежденной, требуется осмотреть само гнездо. Внешне подобную проблему выявить не получится, потому используют тестер, переключенный на Омы.

Схема предохранителей

Все плавкие устройства имеют одинаковую маркировку «F» и порядковый номер. В частности, F1 (15 ампер) отвечает за:

• сохранность реле, включающего вентилятор, охлаждающий мотор;
• ЭБУ;
• катушку зажигания;
• КЗ 2×2;
• работу форсунок.

• F2 (30 ампер), в его ведении – стеклоподъемники;
• F3 (15) – сигнализация;
• F4 (20) – дворники и подушка безопасности;
• F5 (7,5) – замок зажигания;
• F6 (7,5) – сигнал заднего хода.

F7, номинал которого составляет 7,5 ампер контролирует цепь:

• клапана адсорбера;
• кислородного датчика;
• ДМРВ;
• скоростного датчика

Затем:

• F8 (30) – обогрев секла заднего вида;
• F9 (5) – правый габарит;
• F10 (5) – левый габаритный сигнал;
• F11 (5) – противотуманки задние;
• F12 и 13 (7,5) – отвечают за свет ближний (правый и левый соответственно);
• F14 и15 (10) за дальний, в том же порядке;
• F16 и 17 (10) за противотуманные фары передние;
• F18 (15) – подогрев задних кресел;
• F19 (10) – АБС;

• клаксон;
• запирающий механизм багажного отсека;
• КПП;
• прикуриватель;
• разъем диагностический.

• F21 (15) –топливный насос;
• F22 (15) – ЦЗ;
• F23 (10) – ходовые сигналы дневные;
• F24 (7,5) – систему кондиционирования;
• F25 (10) – свет в салоне и стоп-сигналы;
• F26 (25) – тормозную антиблокировку.

С 27 по 30 – предохранители резервные.

F31 имеет номинал в 50 ампер и защищает систему обогрева лобового стекла. В свою очередь, F32 отвечает за печку и усилитель руля электрический.

В подкапотном монтажном блоке расположение предохранителей следующее:

• F1 – усилитель рулевого управления (50 ампер);
• F2 – вентилятор обогревателя (30);
• F3 и 4 – генератор (60);
• F5 – свет ближний (30).

Расположение и назначение защитных устройств может незначительным образом отличаться в зависимости от комплектации, поэтому следует руководствоваться схемой, располагающейся, как было отмечено ранее, на защитной крышке блока.

Выход из строя предохранителя прикуривателя на Лада Гранта может обернуться настоящим испытанием для его владельца. Да, да, да… Я не шучу.

Расположение предохранителя прикуривателя в монтажном блоке старого образца

F20 — номер предохранителя прикуривателя.

F20 — номер предохранителя прикуривателя

• звуковой сигнал;
• замок багажника;
• прикуриватель;
• диагностический разъем;
• иммобилайзер (. ).

На видео ниже есть отрывок с заменой предохранителя.

В этом случае, при перегорании предохранителя прикуривателя — Вы не сможете завести свой автомобиль. Он просто не покажет признаков жизни. Как Вам такой полёт мысли конструкторов?

Расположение предохранителя прикуривателя в монтажном блоке нового образца

Тут весьма интересная ситуация. В духе АвтоВаза. Снимите крышку монтажного блока и Вы увидите схему расположения предохранителей и реле, которая не будет иметь ничего общего с реальностью.

Схема на крышке монтажного блока, очередная шарада от АвтоВаза

На этой схеме предохранитель прикуривателя идёт под номером F20. Но на самом деле, верный номер будет F27.

И тут конструкторы АвтоВаза преподнесли нам сюрприз.

Источник
