Освещение багажника для нивы

Загружать и выгружать вещи в автомобиль мне приходится как правило в темное время, так как на дачу всегда уезжаю около полуночи в пятницу, а с дачи выезжаю около полуночи в воскресенье. Отсутствие света доставляло неудобство.

Сначала была сделана подсветка только багажного отделения, но она только частично помогла, так как подступы к авто были не освещены. Поэтому к внутреннему освещению я добавил внешнее, поставив светильник на внутренней стороне задней двери.

Мебельный светильник, который был использован, оснащен защитным стеклом. Это важно, так как стекло защищает лампу от соприкосновения с, лежащим в багажном отделении, грузом, когда дверь закрыта.

Концевой выключатель гасит подсветку в выключателях и освещение, так что забыть свет включенным невозможно.

Провод использовался 0,75 мм 2 , клеммы обжимались специальным приспособлением и изолированы термоусадочным кембриком.

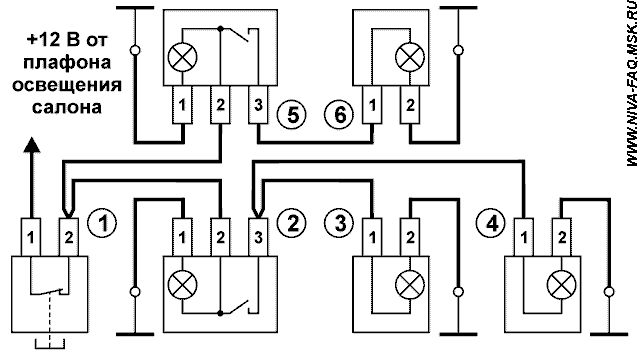

1. Концевой выключатель с нормально замкнутыми контактами.
Использован выключатель стоп-сигнала. Установлен в дверном проеме слева.
2. Выключатель с подсветкой (фото внизу слева). Установлен в дверном проеме слева.

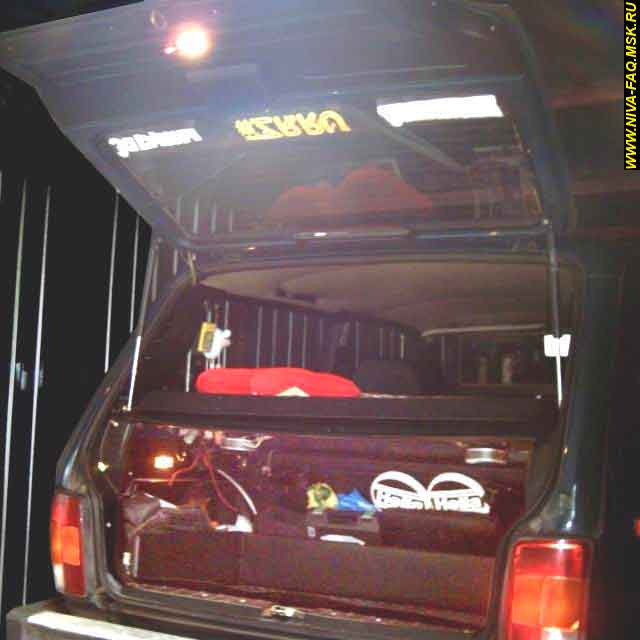

3 и 4. Левый и правый плафон в багажном отделении. Лампы по 5 Вт.
5. Выключатель с подсветкой (фото внизу слева). Установлен на пластмассовой панели двери, в центре.
6. Светильник в задней двери (фото внизу справа). Использован мебельный светильник с 20-ваттной лампой.

В общем-то все обычно в это место и втыкают штатные салонные плафоны, и у меня долго тут долго они стояли, но есть некоторые тонкости, которые хочу отметить.

Раньше свет был запитал от габаритов, что не очень удобно, т. к. у меня багажник открывается с кнопки, и при его открытии габариты часто выключены. Выход: подвел (+) от салонного плафона, который может работать и без габаритов.

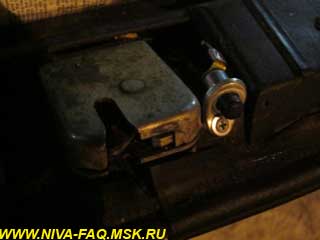

Далее — у меня не было концевика, свет включался кнопками, что тоже неудобно. «Длинные» концевики не нравятся — часто ломаются при погрузке, поэтому подключил обычный дверной концевик, прикрутив его саморезом прямо в корпус автомобиля справа от замка задней двери:

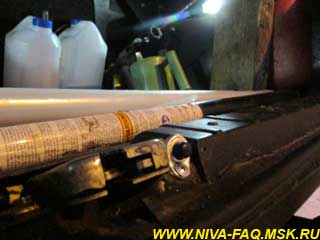

В этом месте он абсолютно не мешает и никуда не выпирает:

Необходимо его немного отогнуть и подрегулировать, чтобы все нормально работало.

Лучше в плафоны поставить диоды — света будет значительно больше.

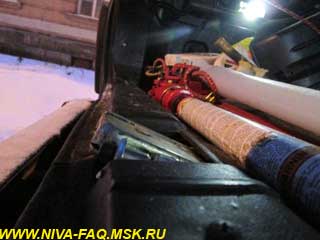

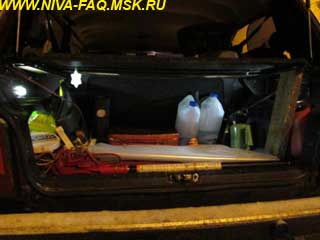

В результате — даже при выключенной машине при открытии багажника там сама по себе включается подсветка, как в салоне, что довольно приятно, особенно в темное время суток. Если дверь необходимо долго держать открытой, к примеру летом на пикнике, просто выключаем плафоны кнопкой и они перестают светить совсем.

Источник

Нива Урбан — освещение задней полки багажника

Давно собирался сделать подсветку над полкой.
Свет идущий от ламп в двери багажника почти не достаёт, да и задачи у него другие.
Вспомнил, что у меня валяется готовая светодиодная планка которая делалсь под вот этот проект — ссылка
Тогда было изготовлено две штуки, но хватило и одной, вторая осталась валяться.

Технология изготовления показана по ссылке выше, потому здесь её рассказывать не буду.
.
Сначала хотел её прикрутить на дверь багажника над стеклом, но глянул на кучу проводов идущих в дверь и резко передумал.
Помимо штатных проводов к подсветке номерного знака и повторителя стоп-сигнала, у меня пропихнуто ещё два провода на повторители поворотов ( ссылка ) и один на дополнительное освещение в двери багажника ( ссылка ), плюс ещё шланг на омывайку…
Ещё один провод был явно лишним.
🙂
Вобщем решил я её установить на край потолка над полкой.
Задумывалось, что она будет освещать и полку багажника и пространство над задним диваном, потому как от штатных боковых фонарей на стойках толку нет.
.
Внимание.
Тут главное не пользоваться длинными свёрлами, одно неловкое движение и планку можно будет прикручивать болтом сквозь крышу.
🙂
Конусные свёрла в помощь.

В ребре жёсткости было просверлено широкое отверстия для входа проводов и пару маленьких для крепления самой планки.

Вот так выглядит установленная светодиодная планка.

Так как монтаж светодиодной планки и проводов делался с отодвинутым краем обивки потолка, то назад обивка стала только с разрезом на месте входа проводов.
Вот тут хорошо этот разрез видно.

Немного лоханулся, можно было и не разрезая сделать, ну да ладно, что есть то есть.
🙂
Теперь про включение.
Как уже говорил выше, задумывалось включение светодиодной планки отдельным выключателем из салона и автоматически при открытии багажника.
Ещё одни выключатель в салоне городить я не захотел, потому решил использовать штатный в левой боковой стойке.
К нему можно дотянуться и водителю и пассажирам сидящим сзади, которым понадобиться свет над головой.
Но есть нюанс…
Выключатель там не обыкновенный, а со встроенной лампочкой, или на оборот лампочка со встроенным выключателем, кому как удобнее…
🙂
Да простят меня люди разбирающиеся в электрике, но ниже буду объяснять по простому «на пальцах», что бы было понятно тем кто в электрике не очень.
🙂
Короче, у выключателя снаружи есть «вход минуса» (точнее два), но «выхода минуса» наружу нет, так как он подведён прям к лампочке внутри плафона.
На заводской схеме это выглядит вот так.

Сделал «выход минуса» наружу из выключателя.

Внимание.
Припаивать нужно быстро, так как железка сидит на пластике — может поплыть.
Вобщем хорошо зачищаем место пайки, хорошо разогреваем паяльник, используем нормальный припой с канифолью и нет проблем.
.
Далее всё просто.
Ниже красным на схеме обозначена новая подсветка.
Грубо говоря, я её повесил параллельно штатной лампочке которая в выключателе боковой стойки.

Штатную лампу из выключателя можно вынуть или оставить по желанию.
.
С подключением подсветки к датчику (выключателю) открытия багажника особо проблем нет, но опять есть нюанс.
Опять упрощаю повествование как только можно…
Если в наглую подсоединить подсветку к выключателю багажника, то схемы соединяются в одно целое и тогда всё, что висело на датчике открытия багажника (верхний свет в двери багажника и нижний в отсеке багажника), будет включаться и от выключателя на боковой стойке.
А мне этого не нужно.
Напоминаю, задача стоит в том, что бы датчик багажника включал свет в багажнике и свет над полкой, а выключатель в стойке включал ТОЛЬКО свет над полкой.
Пришлось делать диодную развязку.
Очень просто, вот так.

Диод используется любой на ток 3-5А и рабочее напряжение ну хотя бы выше 25V.
Хорошо, если диод будет «диодом Шотки», на нём напряжение почти не падает.
.
В итоге я получил вот такую подсветку.

Источник
