Замена ламп освещения салона, багажника и подсветки порогов

1. Перед началом работ установите поворотный переключатель режимов функционирования наружного освещения в положение «О» (см. Главу «Органы управления и приемы эксплуатации», Раздел 17) и выключите зажигание. Отсоедините аккумуляторную батарею (см. Главу 5).

2. Установка всех светильников производится в обратном порядке. После установки проверьте исправность функционирования замененных ламп и надежность фиксации плафонов и рассеивателей.

Направленные индивидуальные светильники передних мест

3. При помощи отвертки осторожно снимите рассеиватель плафона светильников передних мест (см. сопр. иллюстрацию).

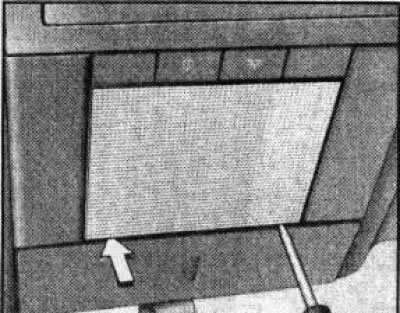

20.3 Снятие рассеивателя плафона индивидуальных направленных светильников передних мест для замены ламп (на примере модели без верхнего люка)

4. Извлеките вышедшую из строя лампу из патрона (см. иллюстрацию 19.6) и замените.

Направленные светильники задних мест

5. При помощи отвертки подденьте светильник с левой (по ходу движения автомобиля) стороны, отожмите светильник и извлеките его из посадочного гнезда.

6. Отожмите пружину фиксатора и откройте металлическую защитную крышку на обратной стороне светильника (см. сопр. иллюстрацию). Рассоедините разъем электропроводки и замените вышедшую из строя лампу.

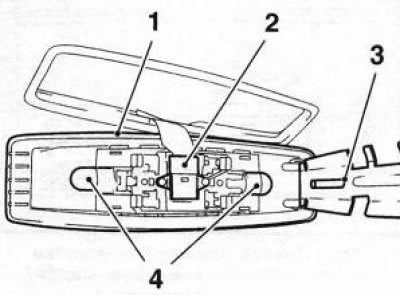

20.6 Замена ламп (4) направленных светильников (1) задних мест: 2. Разъем электропроводки; 3. Металлическая крышка

Светильники багажного отделения/главного вещевого ящика

7. Осторожно, при помощи отвертки снимите рассеиватель с отделки в соответствующей части салона (см. сопр. иллюстрацию).

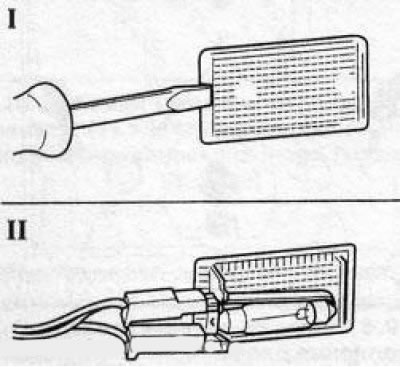

20.7 Замена ламп светильников багажного отделения/главного вещевого ящика

8. Слегка отожмите софит в подпружиненном держателе и извлеките его.

Фонари подсветки порогов

10. Отожмите фонарь подсветки вверх (см. сопр. иллюстрацию) и при помощи пластмассового клина (например, Hazet 1965-20) извлеките фонарь из двери. Рассоедините разъем электропроводки и снимите фонарь.

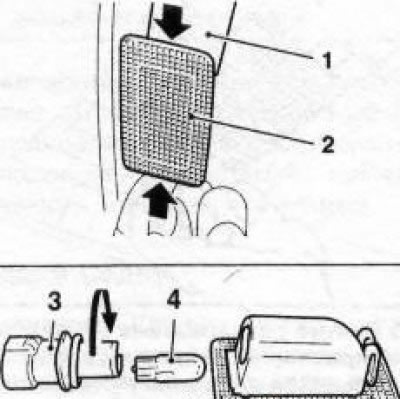

20.10 Замена лампы (4) фонаря (2) подсветки порогов: 1. Пластмассовый клин; 3. Патрон лампы

11. Вдавите патрон внутрь плафона, поверните его против часовой стрелки и отделите от фонаря (см. иллюстрацию 20.10). Извлеките лампу из патрона и замените ее.

Свет в багажнике Вектра С

    • Сообщений 5 283

    */—> 5283

  • Возраст: 42
    • Имя: Андрей
    • Город: Boryspil / Kieff
    • Авто: OVC z22se AT LPG, ZazDaewoo-1102 Red
    • Регистрация: 01.08.2005

    • Сообщений 2 742

    */—> 2742

  • Возраст: 33
    • Имя: Дмитрий
    • Город: Севастополь
    • Авто: GM AVEO,1.5
    • Регистрация: 06.04.2008

    Закон суров, но всегда возможны варианты.

    Характер прескверный. . женат. (с)

    • Сообщений 5 779

    */—> 5779

  • Возраст: 37
    • Имя: Сергей
    • Город: Киев, из понаехавших
    • Авто: Служебный
    • Регистрация: 08.10.2009

    • Сообщений 5 283

    */—> 5283

  • Возраст: 42
    • Имя: Андрей
    • Город: Boryspil / Kieff
    • Авто: OVC z22se AT LPG, ZazDaewoo-1102 Red
    • Регистрация: 01.08.2005

    EDI, Да походу они в ОВЦе вместе работают. Сегодня зафиксировал, что свет в багажнике и подсветка номера живут своей жизнью. Включаються когда захотят. а не когда надо. В основном — не работают. Но всегда вместе.

    JEY Типа неконтакт. А какой-то. Надо искать мануал.

    Изменено: Andy_Kiev, 18 Август 2010 — 20:07

    • Сообщений 5 283

    */—> 5283

  • Возраст: 42
    • Имя: Андрей
    • Город: Boryspil / Kieff
    • Авто: OVC z22se AT LPG, ZazDaewoo-1102 Red
    • Регистрация: 01.08.2005

    • Сообщений 5 283

    */—> 5283

  • Возраст: 42
    • Имя: Андрей
    • Город: Boryspil / Kieff
    • Авто: OVC z22se AT LPG, ZazDaewoo-1102 Red
    • Регистрация: 01.08.2005

    • Сообщений 4 577

    */—> 4577

    • Имя: Дима
    • Город: Киев
    • Регистрация: 20.07.2005
    Читайте также:  Рено флюенс стеклоподъемник передний левый ремонт

    • Сообщений 5 283

    */—> 5283

  • Возраст: 42
    • Имя: Андрей
    • Город: Boryspil / Kieff
    • Авто: OVC z22se AT LPG, ZazDaewoo-1102 Red
    • Регистрация: 01.08.2005

    • Сообщений 4 577

    */—> 4577

    • Имя: Дима
    • Город: Киев
    • Регистрация: 20.07.2005

    • Сообщений 1 905

    */—> 1905

  • Возраст: 62
    • Имя: Александр
    • Город: Киев в р-не м. Левобережная
    • Авто: OPEL Vectra C 2007, 2.2 АКПП
    • Гос. номер: АА2813ЕН
    • Регистрация: 10.11.2007

    • Сообщений 5 283

    */—> 5283

  • Возраст: 42
    • Имя: Андрей
    • Город: Boryspil / Kieff
    • Авто: OVC z22se AT LPG, ZazDaewoo-1102 Red
    • Регистрация: 01.08.2005

    • Сообщений 1 905

    */—> 1905

  • Возраст: 62
    • Имя: Александр
    • Город: Киев в р-не м. Левобережная
    • Авто: OPEL Vectra C 2007, 2.2 АКПП
    • Гос. номер: АА2813ЕН
    • Регистрация: 10.11.2007

    Сегодня посмотрю, пошатаю, хотя вроде уже такое делал

    Изменено: Alexandr33, 21 Август 2010 — 14:41

    • Сообщений 88 888

    */—> 88888

    • Имя: Андрій
    • Город: Київ
    • Регистрация: 09.01.2008

    • Сообщений 5 283

    */—> 5283

  • Возраст: 42
    • Имя: Андрей
    • Город: Boryspil / Kieff
    • Авто: OVC z22se AT LPG, ZazDaewoo-1102 Red
    • Регистрация: 01.08.2005

    • Сообщений 5 283

    */—> 5283

  • Возраст: 42
    • Имя: Андрей
    • Город: Boryspil / Kieff
    • Авто: OVC z22se AT LPG, ZazDaewoo-1102 Red
    • Регистрация: 01.08.2005

    Подсветка номера и свет в багажнике запитаны от разных источников

    Посмотри разъем в багажнике (пошатай), может окислился.

    • Сообщений 5 283

    */—> 5283

  • Возраст: 42
    • Имя: Андрей
    • Город: Boryspil / Kieff
    • Авто: OVC z22se AT LPG, ZazDaewoo-1102 Red
    • Регистрация: 01.08.2005

    • Сообщений 10 776

    */—> 10776

    • Имя: Андрей
    • Регистрация: 14.01.2007

    Andy_Kiev, В вектре -С (как и в астре-Н) работой подсветки номера, багажника, салонного управления, освещением бардачка, подсветкой приборов и некоторыми другими цепями управляет электрический модуль ( в ОАН — задний электро-модуль(REC), в ОВС — не лазил, точно не скажу). Модуль представляет собой плату с несколькими контроллерами, драйверами, транзисторными ключами и прочей электронной обвязкой. В замках дверей и багажника находятся микровыключатели(србатывают на втором щелчке замка), от них идёт сигнал к контроллеру который открывает или закрывает транзисторный ключ соответствующей цепи, включаяя или выключая(сразу,с задержкой или плавно соответствующие лампы. Группирование нагрузки(например одновременное включение подсветки номера, осв. багажника, осв. салона и приборки) осуществляется программно и может быть сконфигурированно с помощью ТЕСНа.

    В твоём случае причина может быть как в зависающем концевике или подкисшем разьёме, так и в электронной части модуля — глючит контроллер, барахлит ключ.
    Из самостоятельного ремонта первое, что доступно — скинуть клеммы, обесточить электро-модуль, дать ему перезагрузиться. Если не поможет — тогда дальше: разъём на модуль, концевики и их проводка.

    Смотрю на нашу действительность и понимаю, что всё-таки какой-то мудак побывал в прошлом и раздавил там бабочку.

    • Сообщений 5 283

    */—> 5283

  • Возраст: 42
    • Имя: Андрей
    • Город: Boryspil / Kieff
    • Авто: OVC z22se AT LPG, ZazDaewoo-1102 Red
    • Регистрация: 01.08.2005

    • Сообщений 2 616

    */—> 2616

  • Возраст: 52
    • Имя: Николай
    • Город: г. Харьков
    • Авто: Opel Insignia Sports Tourer 2.0 CDTI
    • Регистрация: 15.03.2009

    А никто не знает, где находиться пимпочка (как в холодильнике) которая при открывании крышки багажника замыкает контакты на включение света.

    • Сообщений 5 283

    */—> 5283

  • Возраст: 42
    • Имя: Андрей
    • Город: Boryspil / Kieff
    • Авто: OVC z22se AT LPG, ZazDaewoo-1102 Red
    • Регистрация: 01.08.2005

    Я так подозреваю, что в самом замке.

    Изменено: Andy_Kiev, 10 Сентябрь 2010 — 11:08

    Читайте также:  Design in japan карбюратор настройка

    • Сообщений 10 776

    */—> 10776

    • Имя: Андрей
    • Регистрация: 14.01.2007

    Смотрю на нашу действительность и понимаю, что всё-таки какой-то мудак побывал в прошлом и раздавил там бабочку.

    • Сообщений 5 283

    */—> 5283

  • Возраст: 42
    • Имя: Андрей
    • Город: Boryspil / Kieff
    • Авто: OVC z22se AT LPG, ZazDaewoo-1102 Red
    • Регистрация: 01.08.2005

    • Сообщений 2 616

    */—> 2616

  • Возраст: 52
    • Имя: Николай
    • Город: г. Харьков
    • Авто: Opel Insignia Sports Tourer 2.0 CDTI
    • Регистрация: 15.03.2009

    Изменено: nick6482, 11 Сентябрь 2010 — 11:08

    • Сообщений 5 283

    */—> 5283

  • Возраст: 42
    • Имя: Андрей
    • Город: Boryspil / Kieff
    • Авто: OVC z22se AT LPG, ZazDaewoo-1102 Red
    • Регистрация: 01.08.2005

    Кстати о работе лампы подсветки номера.

    Изменено: Andy_Kiev, 11 Сентябрь 2010 — 11:30

    • Сообщений 10 776

    */—> 10776

    • Имя: Андрей
    • Регистрация: 14.01.2007

    Andy_Kiev, тогда, по логике, концевик замка барахлит. Сними с замка фишку, найди вывод концевика и поклацав вручную замком проверь срабатывание контактов. Если на фишке три провода, то, скорее всего, один — масса, второй — питание электропривода замка, третий — выход микрика «-«. Или, если с коммутацией по «-«, один — питание +12в, второй — на ключ замка на массу, третий — выход микрика «+». В любом случае нужен тестер (вольты, омы) и минимальные знания по электрике.

    Да и как оказалось подсветка номера начала нормально вроде работать (сама собой), но я за ней еще понаблюдаю.

    Смотрю на нашу действительность и понимаю, что всё-таки какой-то мудак побывал в прошлом и раздавил там бабочку.

    • Сообщений 5 283

    */—> 5283

  • Возраст: 42
    • Имя: Андрей
    • Город: Boryspil / Kieff
    • Авто: OVC z22se AT LPG, ZazDaewoo-1102 Red
    • Регистрация: 01.08.2005

    В любом случае нужен тестер (вольты, омы) и минимальные знания по электрике.

    Подсветка номера нормально работает в режиме габаритных огней(подсветки) или при открывании багажника?

    • Сообщений 10 776

    */—> 10776

    • Имя: Андрей
    • Регистрация: 14.01.2007

    Смотрю на нашу действительность и понимаю, что всё-таки какой-то мудак побывал в прошлом и раздавил там бабочку.

    • Сообщений 5 283

    */—> 5283

  • Возраст: 42
    • Имя: Андрей
    • Город: Boryspil / Kieff
    • Авто: OVC z22se AT LPG, ZazDaewoo-1102 Red
    • Регистрация: 01.08.2005

    • Сообщений 5 283

    */—> 5283

  • Возраст: 42
    • Имя: Андрей
    • Город: Boryspil / Kieff
    • Авто: OVC z22se AT LPG, ZazDaewoo-1102 Red
    • Регистрация: 01.08.2005

    • Сообщений 2 616

    */—> 2616

  • Возраст: 52
    • Имя: Николай
    • Город: г. Харьков
    • Авто: Opel Insignia Sports Tourer 2.0 CDTI
    • Регистрация: 15.03.2009

    Изменено: nick6482, 23 Сентябрь 2010 — 09:35

    • Сообщений 5 283

    */—> 5283

  • Возраст: 42
    • Имя: Андрей
    • Город: Boryspil / Kieff
    • Авто: OVC z22se AT LPG, ZazDaewoo-1102 Red
    • Регистрация: 01.08.2005

    Где то читал, на крышке багажника, на его оббивке есть заглушка через которую вроде бы виден замок.

    • Сообщений 5 283

    */—> 5283

  • Возраст: 42
    • Имя: Андрей
    • Город: Boryspil / Kieff
    • Авто: OVC z22se AT LPG, ZazDaewoo-1102 Red
    • Регистрация: 01.08.2005

    • Сообщений 1 105

    */—> 1105

  • Возраст: 56
    • Имя: Игорь Чумак
    • Город: Odessa
    • Авто: Opel Astra G
    • Регистрация: 15.02.2010

    Могу только сказать, что в Вектре -С уже настолько всё усложнено, что наверно надо закончить «Политех» как минимум чтобы там разобраться
    В отличие от всех «нормальных» опелей, тебе уже скорее нужна помощь не электрика, а электронщика
    Поскольку всем освещением управляют электронные модули (передний либо задний)

    Читайте также:  Как снять шторку багажника бмв х5 g05

    Могу только слегка подсказать

    Освещение номерного знака и лампа в багажнике — это абсолютно разные линии, которыми управляют абсолютно разные электронные блоки, и эти линии между собой никак и нигде не пересекаются

    Подсветка номерного знака включается и выклбчается вместе с габаритами, этим управляет задний электронный модуль, и ей должно быть абсолютно пофиг открыт у тебя багажник или закрыт

    Освещение багажника управляется двумя блоками
    1 — питание 12В лампа освещения багажника получает постоянно от Модуля управления кузовным оборудованием (красный провод) вне зависимости включено зажигание или выключенно

    2 — включение лампы освещения багажника происходит при соединении с массой,
    а вот сигнал массы при открытом багажнике подаётся с блока Ц.З. (коричнево-белый провод)

    выключатель лампы багажника вмонтирован в блок замка багажника, т.е. в принципе блок замка багажника по своей конструкции напоминает мастер-замок водительской двери в том плане что в него вмонтирован двойной микрик, от одной пары контактов которого как раз и идёт масса на лампы

    Насчёт того что лампа багажника «живёт своей жизнью» это как раз может быть проблема с микриком в блоке замка багажника и болше ни с чем

    снимай разбирай замок багажника (слава богу там ничего сверхсложного нету) и проверяй как работает микрик

    • Сообщений 5 283

    */—> 5283

  • Возраст: 42
    • Имя: Андрей
    • Город: Boryspil / Kieff
    • Авто: OVC z22se AT LPG, ZazDaewoo-1102 Red
    • Регистрация: 01.08.2005

    Igor C., Спасибо за ответ.
    Но. суть том что, свет в багажнике загораеться, когда ему этого захочеться. Т.есть — открыв с ключа багажник, я наблюдаю, что свет не светит. Проходит около минуты-двух. свет засветился. Закрываем багажник. Открываем кнопкой через минуту. Свет загораеться чере 5 секунд либо сразу.
    И другое. Едем ночью долго, габариты включены. подсветка номера не работает (где-то после 20 минут езды с габаритами). Остановились, постояли около 10 минут — подсветка снова в норме.

    P/S/ Я закончил Политех. Не помогло.

    Изменено: Andy_Kiev, 09 Май 2011 — 21:54

    • Сообщений 1 105

    */—> 1105

  • Возраст: 56
    • Имя: Игорь Чумак
    • Город: Odessa
    • Авто: Opel Astra G
    • Регистрация: 15.02.2010

    Igor C., Спасибо за ответ.
    Но. суть том что, свет в багажнике загораеться, когда ему этого захочеться. Т.есть — открыв с ключа багажник, я наблюдаю, что свет не светит. Проходит около минуты-двух. свет засветился. Закрываем багажник. Открываем кнопкой через минуту. Свет загораеться чере 5 секунд либо сразу.
    И другое. Едем ночью долго, габариты включены. подсветка номера не работает (где-то после 20 минут езды с габаритами). Остановились, постояли около 10 минут — подсветка снова в норме.

    P/S/ Я закончил Политех. Не помогло.

    Ну вот как раз с багажником это и есть «глюки» выключателя лампы, абсолютно не лишне проверить как у него ходит пружинка контактов, все эти симптомы очень похожи на классическое «залипание», когда пружинка контактов не срабатывает сразу, что-то ей мешает
    Можешь убедиться, если открыл багажник и лампочки не зажглись — захлопни и открой опять
    со второго раза 100% сработают
    и кроме выключателя лампы багажника там просто больше нечему глючить, всего 2 провода
    если бы пропадало питание с модуля кузовного оборудования — то она-бы у тебя не зажглась ни
    со 2-го ни с 10-го раза
    Остаётся только блок заднего замка с выключателем ламп багажника

    Да и просто хорошо прочистить контакты выключателя тоже не мешало-бы

    Кстати почему-то замки багажников и задних откидных дверей всегда самое грязное место
    как начинаешь разбирать, так почти всегда выковыриваешь кучу болота

    забыл сказать что микрики припаянные к плате как правило уже в рестайловых версиях
    а в Вектре 2003г. и в «Сигнуме» там в блоке кажется ещё контактные выключатели типа дверных только поменьше

    Ну а с подсветкой номера — хрен его знает что там у тебя «глюкнуло» в заднем модуле,
    это надо «прозванивать» всю линию

    Изменено: Igor C., 09 Май 2011 — 23:25
