Не открывается багажник xray

Установка доп.кнопки открывания багажника на Lada XRAY

Кнопка открывания багажника на Lada XRAY есть на самой крышке багажника, а также ключе. Если этого вам не достаточно и вы хотите иметь возможность открывать багажник кнопкой из салона или через дополнительный канал сигнализации, тогда придется доработать конструкцию кроссовера.

Внимание! Все действия вы делаете на свой страх и риск. При вмешательстве в штатную проводку автомобиля вы теряете гарантию.

Чтобы открыть багажника следует замкнуть на «массу» контакт B31 блока электроники, который находится под торпедо, левее рулевой колонки. На фото, в этот контакт, вставлена иголка:

Открытие багажника по доп. каналу сигнализации

На провод дополнительного канала устанавливаем диод (катодом к разъему сигнализации) для развязки (на всякий случай).

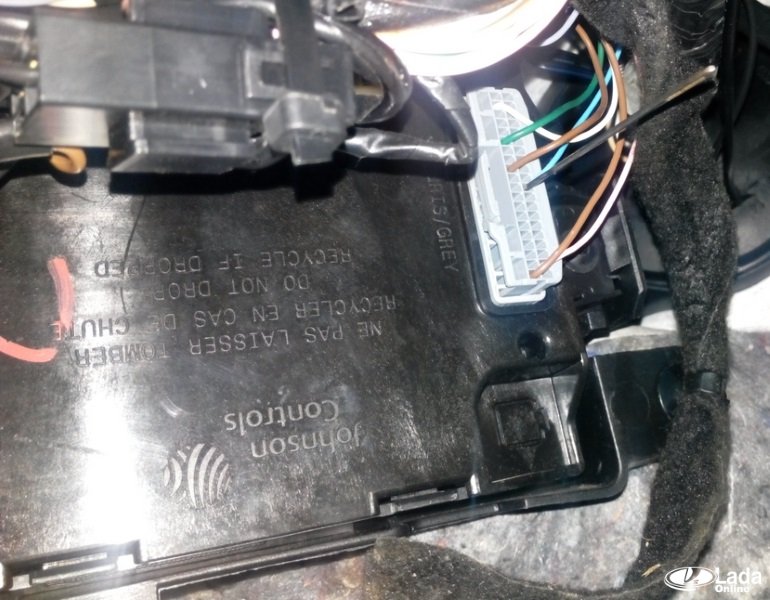

Вытащить разъем с блока и вставить в контакт B31 ножку диода, затем вставляем разъем обратно в блок. При таком подключении вмешательство в проводку автомобиля будет минимальным. При необходимости все можно будет быстро вернуть обратно. Теперь при активации дополнительного канала на брелке сигнализации будет открываться багажник.

Установка кнопки открытия багажника в салоне

Аналогичным образом можно установить кнопку для открытия багажника в салоне. В данном случае взяли кнопку без фиксации от центрального замка от Renault Duster (артикул: 252108592R). Т.к. она работает на две стороны было решено ее доработать (разобрать и соединить выходы с обоих сторон, чтобы не было разницы куда нажимать). Подсоединяем к кнопке провода с наконечниками типа «мама» (2,8 мм), используем термоусадку.

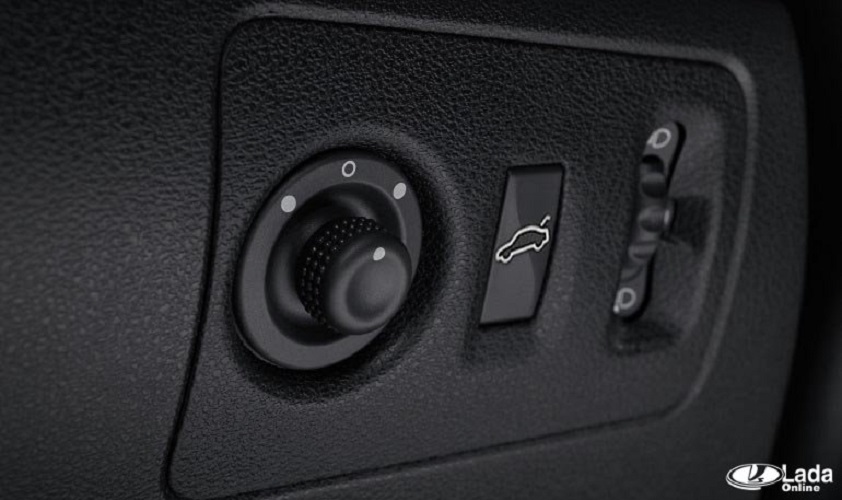

Кнопку размещаем в блоке управления зеркалами, вместо заглушки. Подключаем один провод на кузов, а другой в разъем B31 блока электроники. Чтобы у кнопки была подсветка после включения габаритов, подключаем ее третий провод к +12 В подсветке электрокорректора фар (разъем №8, предварительно проверьте мультиметром).

После всех доработок багажник Lada XRAY может открываться с четырех мест:

  1. с кнопки на двери багажника (штатная функция);
  2. с брелка штатной сигнализации (штатная функция);
  3. с кнопки из салона (доработка);
  4. с кнопки брелка дополнительной сигнализации (доработка).

Осталось только подобрать газовые упоры и пружины, чтобы крышка багажника XRAY поднималась автоматически, как это делают на универсалах LADA.

Напомним, ранее мы рассказывали, как вместо обычной кнопки можно использовать сенсоры, а также как улучшить подсветку в багажнике Lada XRAY.

Ключевые слова: багажник lada xray

Источник

Не открывается багажник xray

Лада Х-Рей. ДВЕРЬ ЗАДКА И ЕЕ МЕХАНИЗМЫ — СНЯТИЕ И УСТАНОВКА

Установить автомобиль на рабочее место. Открыть капот и отсоединить клемму провода «массы» от аккумуляторной батареи (ключ гаечный 10).

Отвернуть три винта 1, рисунок 5-1, крепления дополнительного сигнала торможения (головка сменная Torx T30, вороток).

Сжав фиксаторы 3, извлечь дополнительный сигнал торможения из посадочного отверстия двери задка.


Рисунок 5-1 — Крепление дополнительного сигнала торможения (ДСТ):

4 — дверь задка
Закрыть дверь задка, отсоединить от дополнительного сигнала торможения 2, рисунок 5-2, колодку жгута 1 проводов и трубку 4 жиклера омывателя.

Откинуть декоративную заглушку 5 рычага 6 стеклоочистителя, отвернуть гайку 3 крепления рычага, снять рычаг в сборе со щеткой (ключ гаечный 13).


Рисунок 5-2 — Наружные элементы двери задка:

1 — жгут проводов двери задка;

2 — дополнительный сигнал торможения (ДСТ);

3 — гайка крепления рычага стеклоочистителя;

4 — трубка жиклера омывателя стекла двери задка;

5 — декоративная заглушка рычага стеклоочистителя;

6 — рычаг стеклоочистителя
Открыть дверь задка.
Отвернуть винты 1, рисунок 5-3, крепления обивки 2 двери задка (головка сменная Torx T20, вороток).


Рисунок 5-3 — Обивка двери задка:

1 — винт крепления обивки двери задка;

2 — обивка двери задка
Снять обивку двери задка с усилием, преодолевающим усилия держателей.

Отвернуть два болта крепления замка 6, рисунок 5-4, двери задка (головка сменная Torx T30, вороток).


Рисунок 5-4 — Арматура двери задка:

1 — клемма обогревателя стекла;

2 — моторедуктор стеклоочистителя стекла двери задка;

3 — жгут проводов двери задка;

5 — заклепка крепления моторедуктора стеклоочистителя;

6 — замок крышки багажника
Извлечь замок, отсоединить колодку жгута 3 проводов двери задка от замка.

Отсоединить колодку жгута проводов от моторедуктора 2 стеклоочистителя.

Высверлить заклепки 5 крепления моторедуктора стеклоочистителя к двери задка, снять моторедуктор (дрель, сверло 05 мм).

Отвернуть четыре гайки 1, рисунок 5-5, крепления накладки 2 двери задка, снять накладку отсоединив колодки жгута проводов двери задка от фонарей 3 освещения номерного знака и выключателя 4 замка, установленных на корпусе накладки (головка сменная 10, вороток, отвертка плоская).

Читайте также:  Waterboss 400 инжектор чистка


Рисунок 5-5 — Накладка двери задка:

1 — гайка крепления накладки двери задка;

3 — плафон освещения номерного знака;

4 — выключатель замка двери задка
Отсоединить колодки жгута 3, см. рисунок 5-4, проводов двери задка от клемм 1 обогрева стекла двери задка, точки крепления жгута к панели двери и извлечь жгут проводов из полости двери задка (отвертка плоская).

Снять буферы 4 и резиновые заглушки отверстий внутренней панели двери задка (отвертка плоская).

Отсоединить газовые 1, рисунок 5-6, упоры двери задка от двери, отвернуть шарниры упоров из двери (отвертка плоская, ключ гаечный 13, упор технологический)


Рисунок 5-6 — Дверь задка:
1 — упор двери задка;

2 — болт крепления двери задка
При необходимости полного демонтажа газового упора, отсоединить второй конец упора от кузова (отвертка плоская, ключ гаечный 13).

Демонтаж стекла двери задка производить в соответствии с требованиями раздела 1 6 данной ТИ.

Отвернуть с правой и левой стороны по два болта 2 крепления двери задка к подвижным звеньям петель, снять дверь задка, операцию выполнять с помощником. (головка сменная 10, вороток).

Установку двери задка и ее механизмов выполнять в порядке обратном снятию, при

— обеспечить равномерность зазоров двери задка с сопрягаемыми панелями кузова;

— смазать трущиеся поверхности замка и оси петель двери задка (смазка ЛСЦ-15, норма расхода — 5 г);

— проверить работу замка двери задка. Замок должен закрываться и открываться без заеданий.

При необходимости демонтажа петли двери задка, снять обивку окна боковины, со стороны демонтируемой петли, снять держатели обивки потолка в задней его части, в соответствии с требованиями раздела 10 данной ТИ.

Отвернуть гайку крепления петли к кузову, снять петлю (головка сменная 10, вороток).

Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям данной ТИ и ТУ 017200-254-0023934 в объеме выполненных работ.

Источник

Не открывается багажник с кнопки лада х рей

Лада Икс Рей обладает вместительным и удобным багажным отсеком, что добавляет баллов в актив отечественной модели. Однако порой у владельцев возникают сложности с доступом в ангар машины.

Проблема

Открыть багажник Лада Икс Рей можно двумя способами – кнопкой на пятой двери, а также на ключе. Впрочем, некоторые за долгие годы езды на других авто привыкают к наличию клавиши открывания багажника в салоне или же присутствию дополнительного канала сигнализации. Для многих отсутствие такой клавиши или канала может стать весьма неприятным моментом.

Варианты

Как показывает практика, эту проблему можно решить одним из 2-х способов:

  1. Самостоятельная установка дополнительной кнопки открывания багажника Лада Икс Рей из салона;
  2. За счет дополнительного канала сигнализации.

ВАЖНО! Однако стоит учесть, что все действия владелец кроссовера выполняет под собственную ответственность! Самостоятельные изменения, внесенные в заводскую проводку, приводят к потере права на гарантийное обслуживание!

Для открывания пятой двери автомобиля необходимо замкнуть контакт В31 на массу ЭБУ, что располагается с левой стороны от рулевой колонки под торпедо. Это можно сделать скрепкой, иглой и тому подобным металлическим предметом.

Самостоятельная установка кнопки открывания багажника из салона

Перед установкой дополнительной кнопки открывания багажника Лада Икс Рей из салона, следует выбрать эту самую клавишу. Чаще всего владельцы хэтчбека покупают кнопку от ЦЗ Renault Duster (без фиксации).

Купить клавишу проще всего в интернет-магазине. В таблице представлены наиболее популярные площадки.

Интернет-магазин Артикул Цена (руб.)
http://euroauto.ru/part/used/40081552/ 252108592R 150
http://4logan.ru/parts/knopka-centralnogo-zamka-duster-renault-original-252108592r 252108592R 150
http://logan-shop.ru/products/knopka_centralnogo_zamka_duster_renault_252108592r_original/ 252108592R 200
https://duster-spb.ru/catalog/product/22026 252108592R 350
http://www.komfortavtoel.ru/goods_info?brand=RENAULT&number=252108592R 252108592R 450

Особенность кнопки в том, что она нажимается на обе стороны, а потому, чтобы в спешке не перепутать, лучше доработать ее. Для этого корпус необходимо разобрать, после чего выходы с двух сторон нужно соединить.

Далее необходимо подсоединить к клавише провода, для чего используются клеммы типа «мама» и термоусадка.

Для установки дополнительной кнопки открывания багажника Лада Икс Рей, лучше всего подойдет блок управления зеркалами – в нем есть заглушка, на место которой и ставится клавиша.

Подключение осуществляется следующим образом – один провод идет в разъем В31 БЭ, а второй просто на кузов. Если есть желание оснастить клавишу подсветкой, потребуется подключить к ней еще один провод, который подсоединяется к +12 В подсветке электрокорректора головной оптики.

Дополнительный канал сигнализации

В данном случае требуется установить диод на провод доп. канала.

Далее нужно вынуть штекер из блока электроники и вставить ножку диода в контакт B31, после чего штекер снова ставится в блок. Этот вариант подключения гарантирует не только предельно малое вмешательство в электрическую цепь Икс Рея, но и возможность быстро все вернуть.

Читайте также:  Где находится датчик давления масла ваз 2104 карбюратор

После установки штекера обратно, во время включения доп. канала на брелоке сигнализации, станет открываться дверь багажника.

Как видно, самостоятельно установить дополнительную кнопку открывания багажника Лада Икс Рей не так и сложно. Главное – делать все аккуратно.

Крышка багажника многих современных автомобилей ( Фольксваген Пассат, Шевроле Круз и др.) оснащена специальной кнопкой, нажав на которую эта самая крышка открывается.

В процессе активной эксплуатации авто и частой перевозке вещей в багажном отсеке данная функция оказывается очень полезной, поскольку нет необходимости постоянно втыкать ключ в замок или открывать водительскую дверь, чтобы дотянуться до аналогичной кнопки в салоне.

Однако как и любые другие электроустройства, работающие в условиях постоянного воздействия перепадов температур и влажности, кнопка может работать с перебоями или вовсе сломаться.

Как правило, происходит все именно из-за попадания воды внутрь механизма по причине его недостаточной герметичности.

Если у вас сломалась кнопка открытия багажника, не спешите обращаться к автоэлектрику — данную проблему можно устранить своими руками без труда и больших финансовых затрат.

Для начала нужно разобраться, как устроена сама кнопка и каков принцип ее работы. А тут все предельно просто: при нажатии на кнопку срабатывает активатор, который снимает защелку, открывая багажник. Сама кнопка представляет собой обычный переключатель в пластиково-силиконовом корпусе.

Ремонт кнопки открытия багажника — на примере Шевроле Круз

Чтобы установить причину поломки кнопки открытия багажника Шевроле Cruze, нужно ее снять, осмотреть и прозвонить.

  1. Чтобы снять панель (саблю) с кнопкой и лампами подсветки номера, придется снять обшивку на внутренней части крышки багажника.
  2. Под ней будет 4 гайки на 10 и 2 пластиковые клипсы желтого цвета.
  3. Гайки откручиваются, а клипсы аккуратно выдавливаются внутрь и отщелкиваются.
  4. После этого достаточно отсоединить разъем, соединяющий провода, идущие на кнопку и подсветку, чтобы полностью снять саблю.

При визуальном осмотре кнопки со внутренней стороны под прозрачной силиконовой заливкой-герметиком обычно будут видны следы влаги.

Она попадает туда во время дождя через небольшие щели между клавишей кнопки и корпусом, либо в месте подключения проводов (там тоже имеется небольшой зазор). Попытки просушить кнопку феном, не разбирая ее, ни к чему не приведут.

В данном случае возможно только два варианта решения проблемы:

  • Покупка новой кнопки и полная ее замена.
  • Полный разбор корпуса кнопки и ее прочистка/просушка и герметизация.

Для ремонта понадобится минимум инструментов и материалов:

  • мультиметр (тестер);
  • отвертка;
  • острый нож;
  • фен;
  • герметик или термоклеевой пистолет;
  • наждачка-нулевка.

Если мультиметр покажет наличие сопротивления, значит цепь кнопки цела. Отсутствие сопротивления свидетельствует о нарушении целостности цепи.

Порядок проведения восстановительного ремонта:

  1. Извлекаем кнопку из посадочного места. Для этого придется удалить термоклей, на который она крепится. Сделать это можно при помощи ножа;
  2. Снимаем резиновую крышку с корпуса кнопки, разбираем саму кнопку;;
  3. Очищаем контакты (при необходимости можно воспользоваться мелкой наждачной бумагой), сушим внутренности феном;
  4. Собираем все в обратной последовательности, проклеиваем-герметизируем все стыки герметиком или горячим клеем;
  5. Промазываем герметиком посадочное место по всему периметру;
  6. Устанавливаем кнопку, даем герметику высохнуть;
  7. Возвращаем саблю на место.

Если приведенный выше способ ремонта результата не дал, придется покупать и менять весь комплект (кнопка+подсветка номера).

Кнопка открывания багажника на Lada XRAY есть на самой крышке багажника, а также ключе. Если этого вам не достаточно и вы хотите иметь возможность открывать багажник кнопкой из салона или через дополнительный канал сигнализации, тогда придется доработать конструкцию кроссовера.

Внимание! Все действия вы делаете на свой страх и риск. При вмешательстве в штатную проводку автомобиля вы теряете гарантию.

Чтобы открыть багажника следует замкнуть на «массу» контакт B31 блока электроники, который находится под торпедо, левее рулевой колонки. На фото, в этот контакт, вставлена иголка:

ОТКРЫТИЕ БАГАЖНИКА ПО ДОП. КАНАЛУ СИГНАЛИЗАЦИИ

На провод дополнительного канала устанавливаем диод (катодом к разъему сигнализации) для развязки (на всякий случай).

Вытащить разъем с блока и вставить в контакт B31 ножку диода, затем вставляем разъем обратно в блок. При таком подключении вмешательство в проводку автомобиля будет минимальным. При необходимости все можно будет быстро вернуть обратно. Теперь при активации дополнительного канала на брелке сигнализации будет открываться багажник.

Статьи о Лада Х Рей

Интересно сравнить комплектации, чем лучше, чем хуже.

Имхо Весте оно проигрывает как по цене, так и по внешнему вижу, да и по функционалу вероятно тоже.

Меню пользователя Zeth
Посмотреть профиль
Найти ещё сообщения от Zeth
Меню пользователя BratAntonio
Посмотреть профиль
Найти ещё сообщения от BratAntonio
Меню пользователя abshch
Посмотреть профиль
Найти ещё сообщения от abshch

В базовую комплектацию под названием Optima (мотор LADA 1,6 л., 106 л.с., МКП) входят две фронтальные подушки безопасности, система курсовой устойчивости ESC (включает АБС и антипробуксовочную систему), система помощи при трогании на подъеме, аудиосистема, регулировка сиденья водителя по высоте, система экстренного оповещения ЭРА-ГЛОНАСС, ремни безопасности передних сидений с преднатяжителями и ограничителями нагрузки, светодиодные дневные ходовые огни, центральный замок с дистанционным управлением со складного ключа, 16-дюймовые литые диски колес и др.

Читайте также:  Почему западает игла в карбюраторе мотоблока

XRAY, оснащенный более мощным двигателем 1,6 л (110 л.с.) с дополнительным пакетом оборудования Comfort, который включает в себя подогрев передних сидений, кондиционер и охлаждаемый перчаточный ящик, предлагается за 628 тыс. руб. Такой же автомобиль, оснащенный флагманским двигателем LADA 1,8 (122 л.с.) и автоматизированной трансмиссией АМТ, предлагается за 653 тыс. руб.

Стоимость более комфортного автомобиля в версии Top стартует с 668 тыс. руб. за автомобиль, оснащенный двигателем 1,6 л, 110 л.с. и МКП. Cписок оборудования такого XRAY дополнен противотуманными фарами, электроприводом и электрообогревом наружных зеркал, парктроником, мультимедийной системой с навигатором. Автомобиль в аналогичной комплектации, оснащенный двигателем LADA 1,8 л и АМТ, предлагается за 693 тыс. руб.

Есть в автомобиле такие составляющие, без которых можно обойтись хотя бы некоторое время. Например, тот же прикуриватель. Про багажный отсек не получится так сказать, поскольку эта часть ТС используется практически ежедневно, особенно если в нём хранятся инструменты автовладельца. Когда доступ к этому отсеку ограничивается по различным причинам, то автовладельцы начинают интересоваться, как открыть багажник без ключа. Мы знаем несколько решений для этой проблемы.

Багажник автомобиля можно открыть и без ключа

Выбираем подходящий способ для открытия багажного отделения в автомобиле

Уязвимым и склонным к поломкам является замок на багажном отделении. Особенно остро это ощущают владельцы творений отечественной автопромышленности. Ещё бы, ведь багажник закрывается с усилием. Это и приводит к быстрому износу замочного механизма. Но и открыть багажный отсек проще всего как раз в случае с отечественными машинами. Для этого даже не потребуется проникать внутрь автомобиля. Можно использовать обычную отвёртку (поддеть её под крышку) или соорудить из металлической проволоки петлю, которая позволит провернуть язычок на неисправном замке.

Но и зарубежные автомобили, какими бы современными и дорогими они ни были, не избавлены от этой проблемы. Вы легко сможете открыть багажник машины, если будете знать некоторые правила и секреты:

  1. В случае неисправности замка на крышке багажного отделения, внимательно осмотрите замочный механизм на предмет присутствия посторонних предметов.
  2. Исключите вероятность замерзания замка на багажнике. В этом случае можно воспользоваться специальными средствами для размораживания замочных механизмов.
  3. Не отключённая система сигнализации, которая не позволяет открыть багажник.
  4. Если не открывается с пульта управления замок с электроприводом, то стоит проверить уровень зарядки аккумулятора.

Советы для владельцев джипов и универсалов

Проще всего добраться до багажного отделения будет владельцам внедорожников, универсалов и кроссоверов. В таких автомобилях заднее сидение легко складывается, чем открывает доступ к багажнику изнутри. Осталось найти ручку для аварийного открытия, которой оборудуются многие современные машины, но не все. Если эта ручка отсутствует, а багажник не открывается в кнопки или пульта, то потребуется выполнить следующие действия:

  1. Удалить с двери багажника обшивку.
  2. Снять пластиковую панельку.
  3. Получить доступ к запорному механизму.
  4. Используя вороток (специальный инструмент, который знаком автомобилистам), открыть багажник изнутри.

Советы для владельцев седанов и купе

Немного по другой схеме следует действовать, если не открывается крышка багажника в автомобилях типа седан или купе.

  1. Опустить до упора или, вообще, демонтировать спинку на заднем сидении.
  2. Определить необходимость снятия внутренней обшивки (в некоторых случаях можно обойтись без этого этапа).
  3. Попытаться проникнуть в багажник и воспользоваться уже знакомым нам воротком.
  4. Если не получается добраться до запорного механизма, то можно удлинить вороток за счёт палки или любого другого предмета подходящей конструкции.

Открываем замок с электроприводом

Бывают такие случаи, что не открывается замок багажника с брелока. Такие механизмы часто стали использоваться в производстве современных моделей автомобилей. Ваши действия, если доступ к багажному отсеку стал невозможен:

  1. Открываем крышку брелока и исследуем его внутреннюю конструкцию на наличие жала ключа. Нашли? Используем его по назначению.
  2. При отсутствии жала ключа в брелоке требуется обращаться в центр сервисной поддержки или непосредственно к дилеру, который вам продал автомобиль.

Паника — это не самый лучший помощник в том случае, если не открывается багажник машины при использовании брелока. Загляните в салон автомобиля, вдруг там располагается специальная кнопка, которая отвечает за открытие багажного отдела.

На крайний случай можно обратиться за помощью к медвежатникам. Этот способ дорогостоящий и связан с длительным ожиданием. Но как один из возможных вариантов может рассматриваться. И помните, что нет безвыходных ситуаций, особенно для посетителей нашего сайта.

Источник
