Вклеиваем стекла при их замене, потере герметичности клеевого шва, правке поврежденного кузова. Вырезание и вклеивание всех стекол производится одинаково, поэтому подробно рассмотрим только операцию замены заднего стекла.
Снимаем в салоне накладки задних стоек (см. Снятие обивки крыши).
Поддеваем отверткой и извлекаем по три пистона крепления двух угловых панелей к боковым стойкам.

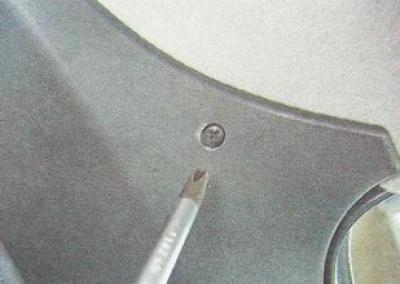

В салоне крестообразной отверткой отворачиваем по две пластмассовые гайки крепления каждой панели к задним стойкам.
Снимаем угловые панели.
Отсоединяем провода от нагревательного элемента стекла.
Снимаем окантовку стекла.
Снимаем крышку багажника (см. Снятие крышки и петель багажника).
Снимаем уплотнитель багажника.
Для вырезания стекла необходимо проделать в клеевом шве отверстие, чтобы пропустить через него струну. Для этого прокалываем клеевой шов стальной проволокой…
…или делаем струной пропил в нижнем углу стекла.
Продеваем через отверстие струну и прикрепляем к ее концам держатели.
Распилив струной клеевой шов по всему периметру, вынимаем стекло.
Закаленное заднее стекло при сильном ударе рассыпается на мелкие осколки (например, в результате ДТП). В этом случае перед вклейкой нового стекла нужно очистить проем от осколков и срезать старый клеевой шов с остатками стекла.
Срезаем старый клеевой шов острым ножом, оставляя слой толщиной 1-2 мм.
Для вклейки стекла необходим набор, включающий тубу с клеем, обезжириватель и грунтовку (праймер), а также «пистолет» — для выдавливания клея из тубы.
Надеваем на стекло окантовку.
Выдавливая из тубы клей, наносим его ровным валиком высотой 10-12 мм по всему периметру стекла.
Прикладываем стекло с окантовкой к оконному проему, обеспечивая равномерность зазоров с панелями кузова.
Для предотвращения сползания стекла вниз подкладываем под него клинья.
Полимеризация клея продолжается в течение двух-трех часов. В это время автомобиль нельзя передвигать, закрывать стекла дверей или хлопать дверьми, т.к. повышение давления воздуха в салоне автомобиля может вызвать отрыв стекла. Эксплуатировать автомобиль после вклейки стекла желательно не ранее, чем через 24 часа.
Замена ветрового стекла осуществляется аналогично.
Источник
Снятие и установка крышки багажника (ВАЗ-2111)
Примечание. Питание к электрооборудованию крышки багажника подводится по двум жгутам проводов, проложенным по задним стойкам. Чтобы снять крышку багажника с автомобиля необходимо извлечь оба жгута проводов из ее внутренних полостей. Для этого придется вынуть наконечники всех проводов из соединительных разъемов. Удобнее снять часть обшивки багажника и отсоединить жгуты от бортовой сети автомобиля, а затем разобрать снятую крышку.
Для выполнения ремонтных работ вам необходим помощник.
Снятие
1. Подготавливаем автомобиль к выполнению ремонтных работ.
2. Снимаем клемму провода с отрицательного вывода аккумуляторной батареи.
3. Снимаем полку багажника.

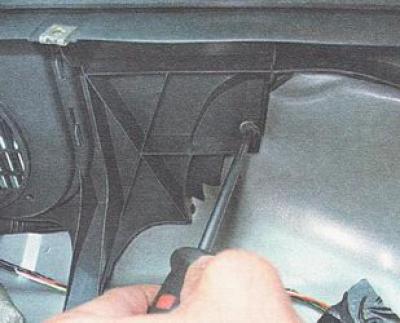

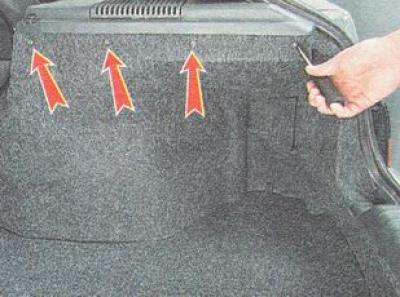

4. Крестовой отверткой отворачиваем четыре самореза крепления правой обшивки багажника и снимаем обшивку.

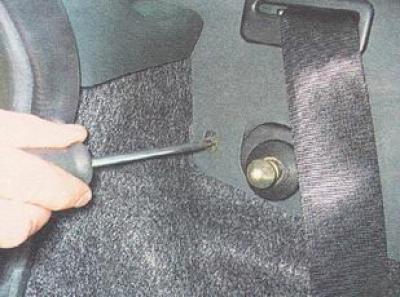

5. Той же отверткой отворачиваем три самореза нижнего крепления.
. и один саморез переднего крепления опоры полки багажника.

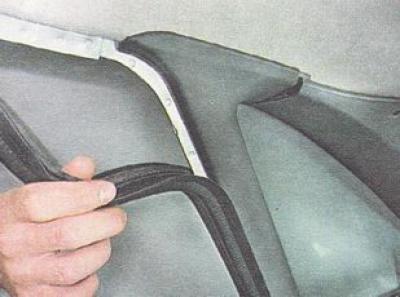

7. Снимаем уплотнитель крышки с верхней части задней стойки.

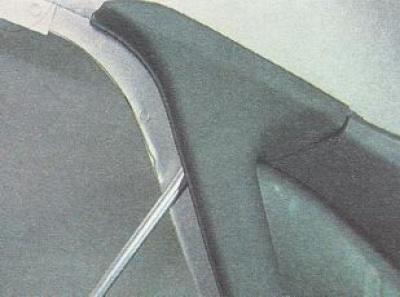

8. Шлицевой отверткой поддеваем и снимаем накладку задней стойки (она закреплена на двух держателях).

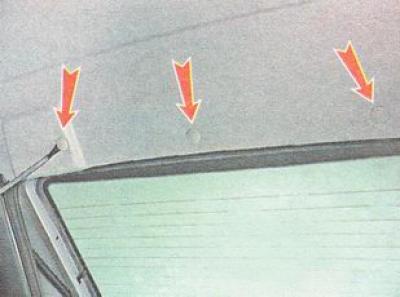

9. Съемником или двумя шлицевыми отвертками извлекаем кнопки трех держателей заднего крепления обшивки потолка.

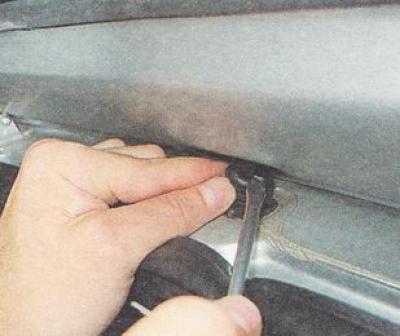

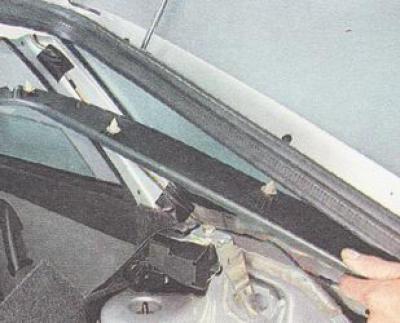

10. Шлицевой отверткой поддеваем и снимаем накладку стойки проема багажника.

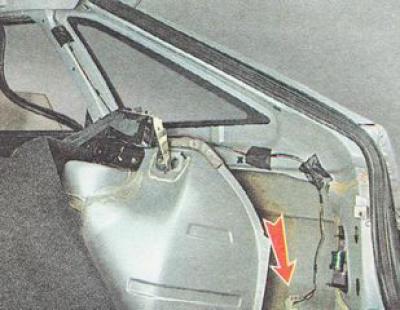

Полезный совет. Запомните или пометьте, как проложен жгут проводов.
11. Разъединяем разъемы жгута проводов.

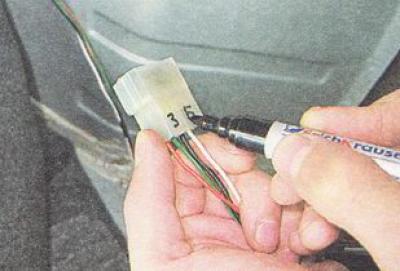

12. На разъеме жгута проводов крышки багажника маркером помечаем цвета проводов.

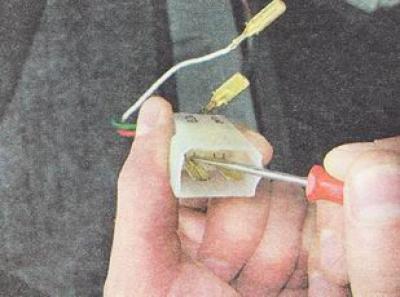

13. Тонкой шлицевой отверткой поджимаем фиксирующий выступ вывода, и вытягиваем наконечник провода из разъема. Аналогично отсоединяем от разъема все провода.

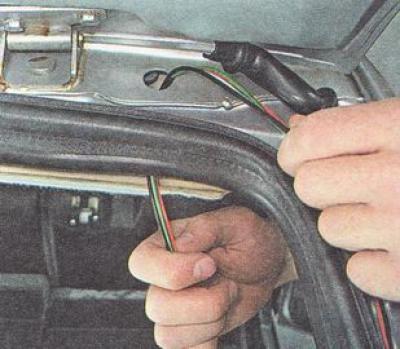

14. Извлекаем защитный чехол правого жгута проводов из отверстия в панели крыши. Стараясь не повредить изоляцию проводов кромками отверстия, вытягиваем провода наружу.
15. Аналогично извлекаем жгут проводов с левой стороны автомобиля.
Примечание. Дальнейшие операции осуществляются с помощником, который должен выполнять аналогичные действия с другой стороны крышки багажника тем же инструментом.

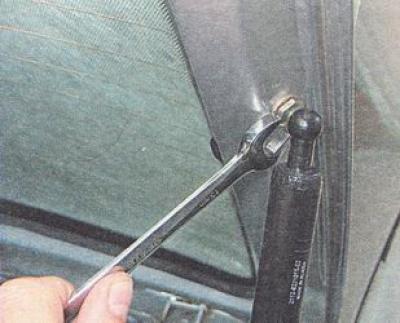

18. Удерживая крышку, рожковым ключом на 13 мм отворачиваем шаровой палец верхнего крепления газового упора, и отсоединяем его от крышки.

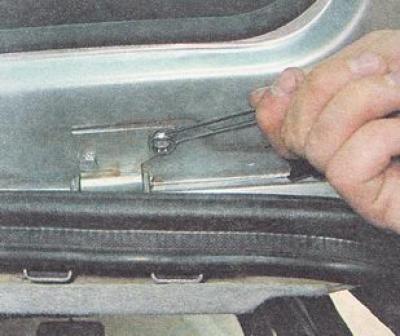

19. Удерживая крышку багажника, накидным ключом на 13 мм отворачиваем два болта крепления крышки к петле и снимаем крышку с автомобиля.
20. При необходимости разбираем крышку багажника.
Установка
Устанавливаем на автомобиль крышку багажника и все ранее снятые детали в обратной последовательности.
Источник
Как снять стекло с крышки багажника ваз 2111
Лада ВАЗ-2110 (2111, 2112). Замена стёкол кузова
Замена неподвижного остекленения кузова Стекло ветрового окна и стекла окон боковин вклеены в проем кузова.
Для замены стекла ветрового окна вам
потребуются: отвертка с плоским лезвием, шило, нож, набор для вклейки стекол.
Так выглядит набор для вклейки стекол. Он состоит из тубы с клеем, наконечника тубы, активатора/очистителя, грунта, набора упоров.
Завод – изготовитель автомобиля рекомендует следующие типы грунтов и герметиков:
клей-герметик 3М ATD №8609 или его аналог;
грунт 3М ATD №8608 или его аналог.
В инструкциях по применению наборов разных производителей могут быть незначительные различия. В связи с этим при выполнении данной операции ориентируйтесь на инструкцию к приобретенному вами набору.
Для снятия вклеенного стекла удобно пользоваться стальной струной.
1. Опустите стекла передних дверей.
2. Преодолевая сопротивление металлических держателей, снимите облицовки передних стоек кузова.
3. Извлеките металлические держатели, если они остались в стойках кузова, и наденьте их на выступы облицовок.
4. Снимите решетку короба воздухопритока
5. Снимите внутреннее зеркало заднего вида.
6. Снимите боковые окантовки ветрового стекла и накладки крыши в местах расположения стекла, поддев отверткой их пластмассовые держатели.
7. Слегка поддев стекло отверткой, проткните клеевой шов заостренным инструментом (например, шилом) и протяните в отверстие струну.
8. Для удобства работы на концах струны можно закрепить отвертки, которые послужат ручками.
9. Распилите струной клеевой шов по всему периметру стекла (для выполнения этой операции вам может потребоваться помощник).
10. Снимите стекло с автомобиля.
Соблюдайте меры предосторожности при работе со стеклом. Поврежденное стекло может неожиданно разрушиться.
11. Срежьте старый шов, оставляя тонкий слой клея (1–2 мм).
12. Установите окантовки ветрового стекла на новое стекло.
14. . на край стекла и проем стекла по всему периметру.
15. Нанесите грунт по периметру стекла и проему стекла.
Не наносите грунт на остатки старого клея.
16. Установите на проем резиновые накладки, предотвращающие контакт стекла с элементами кузова.
17. В течение 30 мин после нанесения грунта равномерно нанесите клей на проем стекла (толщина слоя 0,5 см) и по периметру стекла.
18. Установите стекло в сборе с окантовкой на автомобиль.
19. После установки стекла как можно быстрее установите держатели на их установочные штифты.
20. Прижмите и зафиксируйте стекло любым доступным способом (например, с помощью малярного скотча). Период полимеризации клея составляет не менее 2–3 ч. В течение этого времени автомобиль нельзя подвергать каким-либо внешним воздействиям. Даже резкое закрывание двери может привести к повышению давления воздуха в салоне и, как следствие, к отрыву стекла. Эксплуатацию автомобиля после вклейки стекла желательно начать не ранее чем через 24 ч. Первые 2–3 дня после установки не закрывайте сильно двери при за крытых стеклах.
21. Установите внутреннее зеркало заднего вида.
22. Заднее стекло замените аналогично.
Разметка на стекле ветрового окна для установки кронштейна крепления зеркала показана на рис. 11.3.
1. Отмерьте на внутренней поверхности стекла по оси симметрии расстояние А от верхней кромки стекла до нижней кромки основания кронштейна, равное 130 мм.
2. Приложите основание кронштейна к наружной поверхности стекла, совместив его нижнюю кромку с линией разметки. Обозначьте на стекле контур основания кронштейна
Рис. 11.3. Разметка положения кронштейна крепления зеркала на стекле ветрового окна:
А — размер от верхней кромки стекла до нижней кромки основания кронштейна крепления зеркала I на стеклографом или мелком. Очертите круг вокруг места установки кронштейна несколько большего диаметра, чем основание кронштейна, для того чтобы ограничить зону очистки внутренней поверхности стекла.
3. Промойте мыльным раствором внутреннюю поверхность стекла и вытрите насухо бумажным полотенцем.
4. Протрите внутреннюю поверхность стекла бумажным полотенцем, смоченным в спирте.
5. Обработайте шкуркой зернистостью №320-360 отмеченную кругом поверхность с внутренней стороны стекла, протрите бумажным полотенцем, смоченным в спирте, и дайте высохнуть.
6. Нанесите на поверхности стекла и основания кронштейна клей, руководствуясь инструкцией фирмы — изготовителя клея.
7. Приложите кронштейн к внутренней поверхности стекла согласно разметке и сильно прижмите его на 30-60 с.
8. Спустя 5 мин удалите со стекла излишки клея бумажным полотенцем, смоченным спиртом.
Замену стекла окна боковины проводят аналогично замене ветрового стекла.
