Опель Астра Н. Замена плафона освещения багажника
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
При необходимости воспользуйтесь отверткой.
3….и, преодолевая усилие фиксатора, извлеките плафон освещения багажника из гнезда облицовки левой боковины.

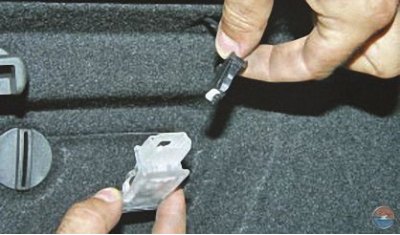

4. Отсоедините от плафона освещения багажника колодку жгута проводов и снимите плафон.
5. Установите плафон освещения багажника в порядке, обратном снятию.
Опель Астра Н. Замена плафона освещения вещевого ящика
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

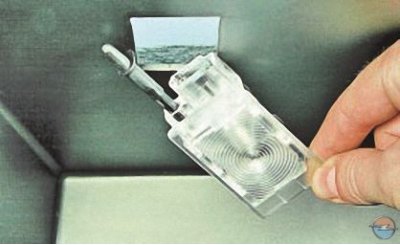

2. Подденьте край плафона (при необходимости воспользуйтесь отверткой) и, преодолевая усилие фиксатора, извлеките плафон освещения вещевого ящика из гнезда.
3. Отсоедините от плафона освещения вещевого ящика колодку жгута проводов и снимите плафон.
4. Установите плафон освещения вещевого ящика в порядке, обратном снятию.
Источник
Как поменять лампочку в багажнике опель астра
Опель Астра Н. Замена плафона освещения багажника
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
При необходимости воспользуйтесь отверткой.
3….и, преодолевая усилие фиксатора, извлеките плафон освещения багажника из гнезда облицовки левой боковины.
4. Отсоедините от плафона освещения багажника колодку жгута проводов и снимите плафон.
5. Установите плафон освещения багажника в порядке, обратном снятию.
Опель Астра Н. Замена плафона освещения вещевого ящика
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Подденьте край плафона (при необходимости воспользуйтесь отверткой) и, преодолевая усилие фиксатора, извлеките плафон освещения вещевого ящика из гнезда.
3. Отсоедините от плафона освещения вещевого ящика колодку жгута проводов и снимите плафон.
4. Установите плафон освещения вещевого ящика в порядке, обратном снятию.
Замена ламп
Для замены ламп блок-фары в автомобиле Опель Астра выполните следующие операции.
Показана замена ламп левой блок-фары. Лампы в правой блок-фаре расположены симметрично, заменяют их аналогично.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Для замены лампы указателя поворота отожмите два фиксатора крышки люка в передней части подкрылка переднего крыла.
4. Поверните патрон лампы против часовой стрелки и извлеките его из корпуса блок-фары.
5. Нажмите на лампу, поверните ее против часовой стрелки.
7. Установите новую лампу в патрон, а патрон в блок-фару.

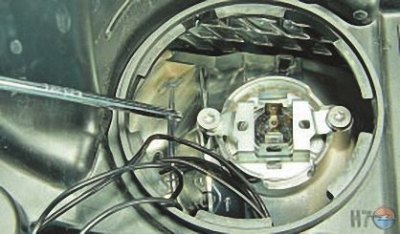

8. Лампа ближнего света установлена под резиновой заглушкой отверстия в блок-фаре, снять которую для замены лампы можно через люк в переднем подкрылке.
Процесс снятия заглушки и замена лампы ближнего света далее для наглядности показаны на снятой фаре.

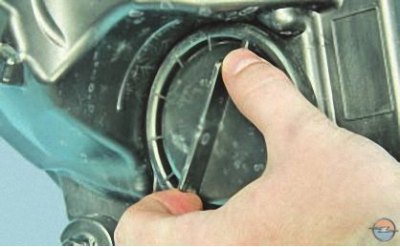

9. Подденьте край резиновой заглушки…
11. Отожмите двумя отвертками фиксаторы колодки жгута проводов.
12. . и отсоедините колодку от цоколя лампы.
13. Ключом TORX Т20 выверните два болта крепления держателя лампы.

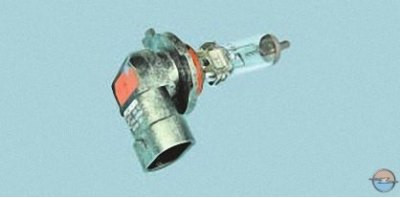

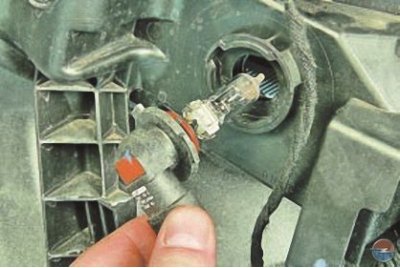

15. Извлеките лампу ближнего света.
Не касайтесь пальцами колбы лампы, так как галогеновая лампа сильно нагревается и жировые пятна вызовут потемнение колбы. Берите лампу за колбу только в чистых перчатках или чистой тряпкой. Если на лампе все-таки остались пятна, удалите их спиртом.
16. Вставьте новую лампу в отражатель и зафиксируйте держателем.
17. Установите на место заглушку.
18. Лампу дальнего света можно заменить из моторного отсека. Для этого снимите резиновую заглушку с отверстия в корпусе фары.

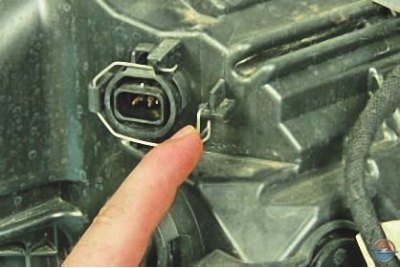

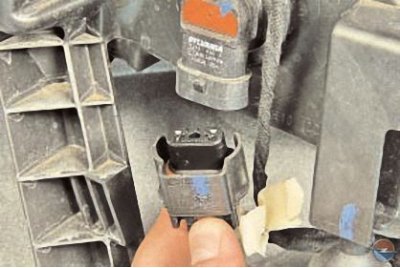

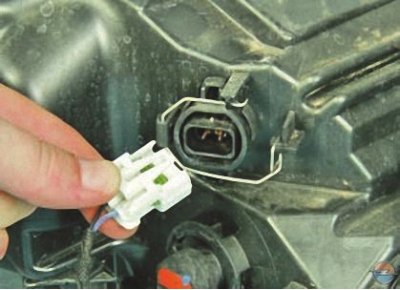

19. Отсоедините от лампы дальнего света колодку жгута проводов.

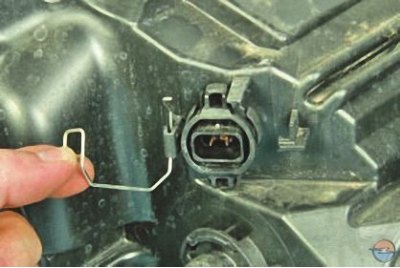

20. Выведите пружинный фиксатор из крючков на отражателе, откиньте фиксатор.
21. . и извлеките лампу дальнего света из отражателя.
Не касайтесь пальцами колбы лампы, так как галогеновая лампа сильно нагревается и жировые пятна вызовут потемнение колбы. Берите лампу за колбу только в чистых перчатках или чистой тряпкой. Если на лампе все-таки остались пятна, удалите их спиртом.
22. Вставьте новую лампу в отражатель и зафиксируйте пружинным держателем.
23. Установите на место заглушку.
24. Лампу габаритного огня можно так же, как и лампу дальнего света заменить из моторного отсека. Для этого снимите резиновую заглушку отверстия в корпусе фары (см. п. 18 выше в данном подразделе).
25. Извлеките патрон лампы габаритного огня из отверстия в отражателе.

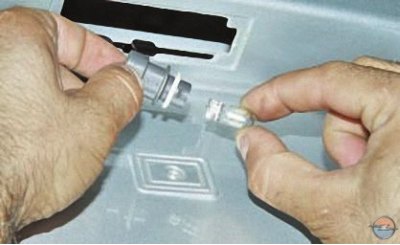

26. Извлеките бесцокольную лампу из патрона.
27. Вставьте в патрон новую лампу и установите патрон на место.
28. Установите на место заглушку.

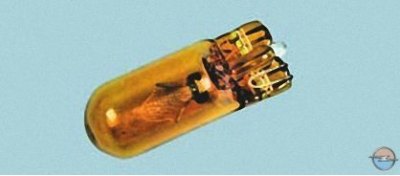

Для замены лампы бокового фонаря указателя поворота выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

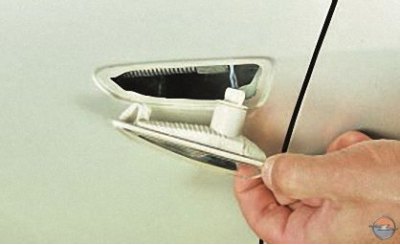

2. Извлеките фонарь указателей поворота из отверстия в крыле (см. Замена бокового фонаря указателя поворота).

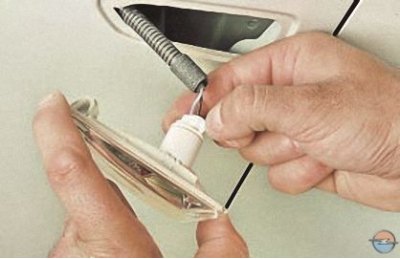

3. Поверните патрон лампы против часовой стрелки и извлеките его из фонаря указателя.
4. Выньте лампу из патрона.
5. Вставьте новую лампу в патрон, а патрон в корпус указателя.
6. Установите боковой фонарь указателя поворота в порядке, обратном снятию.

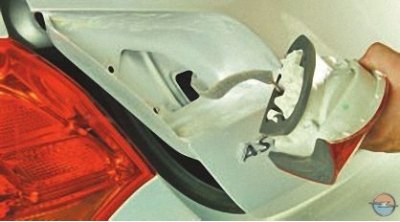

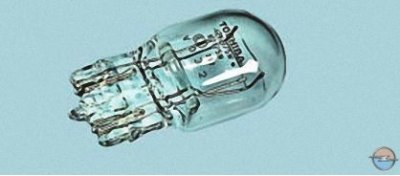

Для замены любой лампы в заднем фонаре выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
3. Выверните два винта крепления платы ламп.

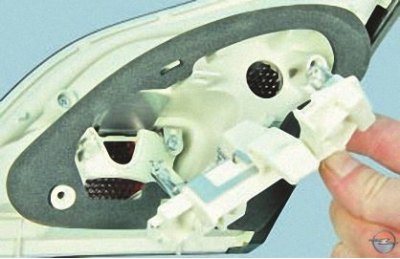

4. . и снимите плату, выведя ее держатели из зацепления с корпусом фонаря.
Так расположены держатели платы ламп заднего фонаря.
5. Нажмите на лампу, поверните ее против часовой стрелки.
7. Установите новую лампу в патрон.
8. Аналогично замените остальные лампы.
9. Установите плату ламп на задний фонарь и фонарь на кузов.
Для замены ламп дополнительного стоп-сигнала выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
3. Отожмите два фиксатора патрона ламп, разъедините патрон и рассеиватель.
4. Извлеките из патрона бесцокольную лампу, которую необходимо заменить.
6. Установите детали в порядке, обратном снятию.
Для замены лампы фонаря освещения номерного знака выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Извлеките фонарь из гнезда в нише для номерного знака заднего бампера (см. Замена фонарей освещения номерного знака).
3. Отверткой отожмите фиксатор патрона.
4. . и извлеките патрон из корпуса фонаря.
5. Извлеките из патрона бесцокольную лампу.
7. Установите детали в порядке, обратном снятию.
Для замены ламп переднего плафона освещения салона выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
3. Извлеките из патрона плафона индивидуального освещения бесцокольную лампу.

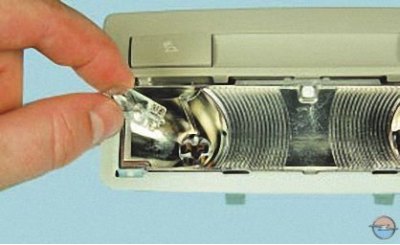

5. Отожмите пружинный контакт…
6. . и извлеките лампу общего освещения.
8. Установите рассеиватель на место.
Для замены ламп заднего плафона освещения салона выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите плафон (см. «Замена плафонов освещения салона»).
3. Отсоедините от рассеивателя плафона его основание, преодолевая упругое сопротивление фиксаторов…
4. . и извлеките из патрона основания бесцокольную лампу.
5. Вставьте новую лампу. Аналогично замените вторую лампу.
6. Соберите плафон и установите на место в порядке, обратном снятию.
Для замены лампы плафона освещения вещевого ящика выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

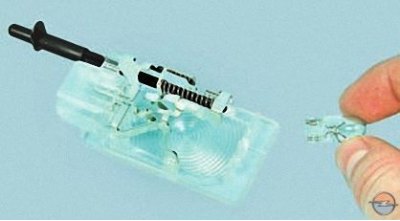

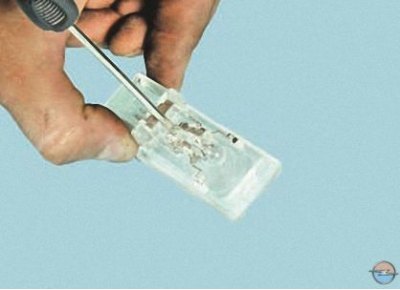

3. Отожмите пружинный контакт и снимите лампу.
5. Установите плафон на место.
Для замены лампы плафона освещения багажника выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
3. Отожмите пружинный контакт и снимите лампу.
Замена ламп
Для замены ламп блок-фары выполните следующие операции.
Примечание. Показана замена ламп левой блок-фары. Лампы в правой блок-фаре расположены симметрично, заменяют их аналогично.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
Примечание. Процесс снятия крышек и замена ламп ближнего и дальнего света, а также лампы света для дневной езды далее для наглядности показан на снятой фаре.

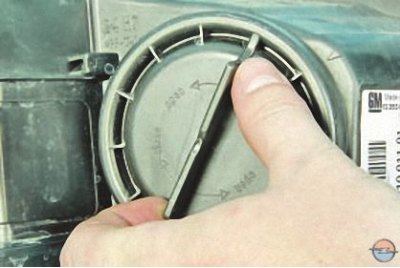

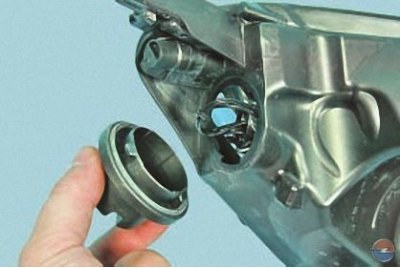

2. Для замены лампы ближнего света поверните против часовой стрелки…
4. …и отсоедините колодку от цоколя лампы.
5. Ключом TORX T20 выверните два болта крепления держателя лампы…
7. Извлеките лампу ближнего света.
Внимание! Не касайтесь пальцами колбы лампы, так как галогеновая лампа сильно нагревается и жирные пятна вызовут потемнение колбы. Берите лампу за колбу только в чистых перчатках или чистой тряпкой. Если на лампе все-таки остались пятна, удалите их спиртом.
8. Вставьте новую лампу в отражатель и зафиксируйте держателем.
9. Установите на место крышку.
10. Для замены лампы дальнего света поверните против часовой стрелки и снимите крышку.
11. Ключом TORX T20 выверните на несколько оборотов болт крепления держателя лампы.

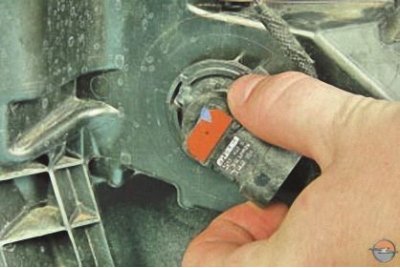

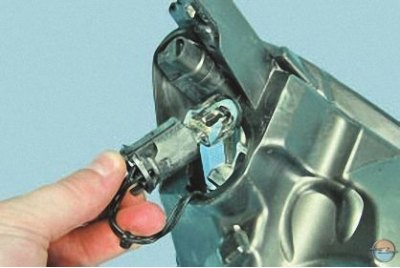

12. Извлеките из блок-фары лампу с колодкой жгута проводов и держателем.
13. Отсоедините от лампы дальнего света колодку жгута проводов, снимите держатель и замените лампу.
Внимание! Не касайтесь пальцами колбы лампы, так как галогеновая лампа сильно нагревается и жирные пятна вызовут потемнение колбы. Берите лампу за колбу только в чистых перчатках или чистой тряпкой. Если на лампе все-таки остались пятна, удалите их спиртом.
14. Установите новую лампу в держатель, присоедините к лампе колодку жгута проводов и установите лампу в отражатель.
15. Для замены лампы света для дневной езды поверните против часовой стрелки…

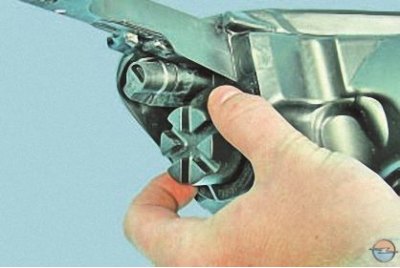

17. Поверните против часовой стрелки…

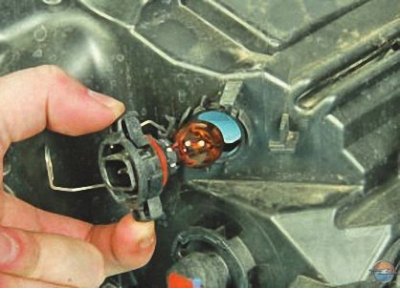

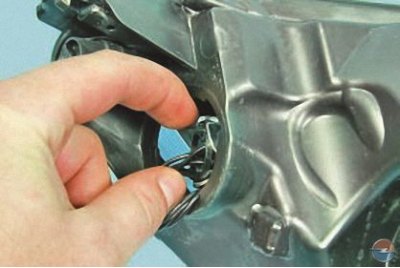

18. …и извлеките патрон из блок-фары.
19. Извлеките бесцокольную лампу из патрона.
20. Вставьте в патрон новую лампу и установите патрон на место.
21. Установите на место крышку.
Для замены лампы бокового фонаря указателя поворота выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Извлеките фонарь указателей поворота из отверстия в крыле (см. Замена бокового фонаря указателя поворота).
3. Поверните патрон лампы против часовой стрелки и извлеките его из фонаря указателя.
4. Выньте лампу из патрона.
5. Вставьте новую лампу в патрон, а патрон в корпус указателя.
6. Установите боковой фонарь указателя поворота в порядке, обратном снятию.
Для замены любой лампы в заднем фонаре выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
4. …и снимите плату крепления ламп, выведя ее держатели из зацепления с корпусом фонаря.
5. Выньте лампу из патрона.
6. Установите новую лампу в патрон.
7. Аналогично замените остальные лампы.
8. Установите плату ламп на задний фонарь, а фонарь на кузов.
Для замены лампы фонаря освещения номерного знака выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Извлеките фонарь из гнезда в нише для номерного знака заднего бампера (см. Замена фонарей освещения номерного знака)…
3. …и извлеките патрон из корпуса фонаря.

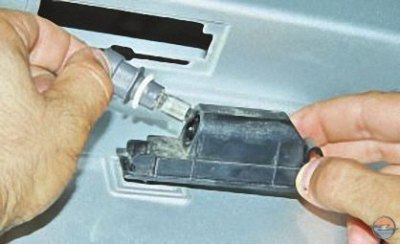

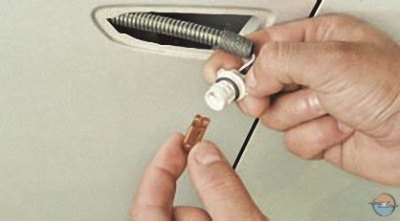

4. Извлеките из патрона бесцокольную лампу.
6. Установите детали в порядке, обратном снятию.
Для замены ламп плафона освещения салона выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

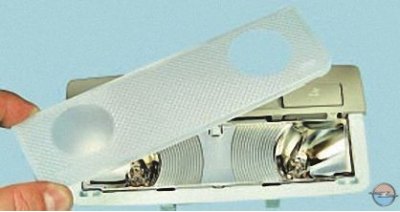

2. Отсоедините от основания плафона его рассеиватель, преодолевая упругое сопротивление фиксаторов…
Примечание. Для наглядности показано на снятом плафоне.

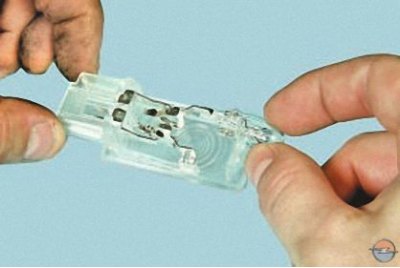

3. …и извлеките из патрона основания бесцокольную лампу.
4. Вставьте новую лампу. Аналогично замените вторую лампу.
Для замены лампы плафона освещения вещевого ящика выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
3. Отожмите пружинный контакт и снимите лампу.
5. Установите плафон на место.
Для замены лампы плафона освещения багажника выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
3. Отожмите пружинный контакт…
6. Установите плафон на место.
Для замены ламп в блоке противотуманной фары и указателя поворота выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

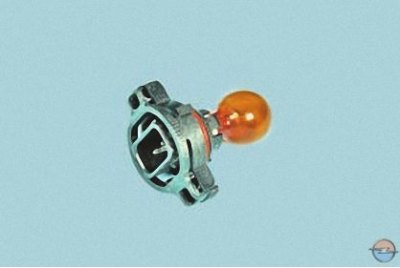

3. Для замены лампы указателя поворота сожмите фиксатор…

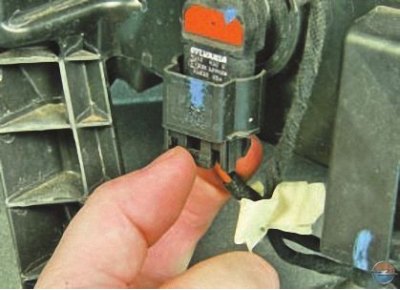

4. …и отсоедините колодку жгута проводов от лампы указателя поворота.
5. Отожмите пружинный фиксатор…
6. …и отведите его в сторону.
7. Извлеките лампу из фары.
9. Для замены лампы противотуманного света сожмите фиксатор…
10. …и отсоедините колодку жгута проводов от лампы.
11. Поверните лампу против часовой стрелки…
14. Установите снятые детали в порядке, обратном снятию.
