Регулировка крышки багажника
Целью регулировки является равномерный зазор между крышкой багажника и деталями кузова вправа и слева. Со стороны нижней кромки надо обеспечить четкое закрытие крышки. Верхняя поверхность крышки багажника должна находиться на одном уровне с деталями кузова по обе стороны от нее.
Последовательность работ
Поперечная и продольная регулировка
1. Ослабьте момент затяжки болтов крепления петель и установите крышку багажника в нужное положение.
Регулировка усилия при закрывании

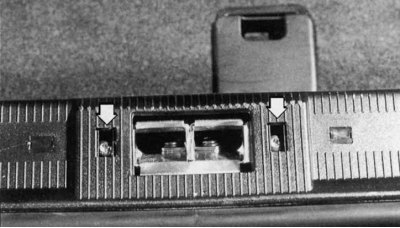

Рис. 11.14. Два болта, которые следует ослабить для передвижения скобы замка
2. Ослабьте момент затяжки двух болтов крепления скобы замка, чтобы ее можно было перемещать по прямой (рис. 11.14).
Рис. 11.15. Регулируемые фиксаторы
3. Закройте и отрегулируйте крышку багажника. Она не должна закрываться слишком легко, в противном случае не будет обеспечено необходимое уплотнение. На Т-модели регулируемые фиксаторы (рис. 11.15) удерживают заднюю дверь в закрытом состоянии и препятствуют перемещению и стукам двери в проеме во время движения.
4. Вверните болты крепления скобы замка.
Сырость в багажнике
Если в багажник попадает пыль и влага, хотя крышка отрегулирована по периметру в проеме, проверьте состояние уплотнителя — со временем он может утратить эластичность или оборваться, если, например, зимой примерзшая крышка багажника открывалась с силой. Для предупреждения износа резинового уплотнителя регулярно втирайте глицерин или специальное средство по уходу. Вышедшее из строя уплотнение замените.
Источник
Руководство по ремонту и эксплуатации
Mercedes S class W140
13.27 Регулировка крышки багажного отделения
Регулировка крышки багажного отделения
Детали установки крышки багажного отделения
1 — Ручка открывания багажника
2, 3 — Болты
4, 5 — Петли крепления багажника
6 — Багажник
7 — Электропроводка
8 — Пневматический трубопровод
Регулировка в продольном направлении
1. Ослабьте болты крепления петель багажника слева и справа.
ПОРЯДОК ВЫПОЛНЕНИЯ
| 1. Отрегулируйте передний край багажника по высоте так, чтобы наружный край багажника расположился заподлицо с задним крылом. |  |
| 2. Ослабьте болты (2) и (3) крышки (7). |  |
| 3. Закройте багажник и нажмите на него так, чтобы верхний край багажника установился заподлицо с задним крылом. |  |
| 4. Отрегулируйте положение багажника так, чтобы он закрывался полностью. Затяните болты крепления крышки (7) моментом 10 Нм. | |
