Изучаем конструкцию и возможные виды тюнинга багажника автомобиля ВАЗ 2110
Приобретая транспортное средство, собственник немало внимания уделяет багажному отделению.
Описание багажника
Конструктивно багажник на ВАЗ 2110 представляет собой ограниченное пространство в кормовой части кузова автомобиля, выделенное для перевозки грузов, водительского ЗиПа, запасного колеса и личных вещей собственника транспортного средства. Эта полость в кузове автомобиля сверху закрывается крышкой багажника, которая является цельнометаллическим кузовным элементом, а пружина багажника предохраняет изделие от деформации и компенсирует ударное действие при закрывании.
Что любопытно, пружина багажника встречается в специализированных магазинах автозапчастей под названием «торсион багажного отделения», по креплениям подходит для установки на иномарки (Шевроле Ланос), активно пользуемые на территории Российской Федерации. В качестве запирающего устройства применяется замок багажника, действие которого основано либо на механическом, либо автоматическом запирании изделия. В ВАЗ 2110 электропривод багажника может быть установлен в качестве штатного замка запирания. Элементом открывания служит кнопка багажника, схема подключения которого расположена ниже
Теперь неопытным автолюбителям, наверное, понятно, как открыть багажник и их действия при закрывании этого элемента. Принцип действия этого компонента основан на следующей схеме: от предохранительного устройства блока монтажа ток транслируется к переключателю, который находится на приборной панели слева. При переключении в рабочее положение подается импульс на моторедуктор, который с помощью тяги перемещает блокировочный рычаг багажного замка и открывает его.
Этот механизм аналогичен устройству, используемому в дверных замках «десятки». При несрабатывании электропривода багажника требуется провести проверку предохранительного устройства и контакт «массы» проводки черного цвета, идущей от моторедуктора. Правда, при этом не открывается багажник, если крышка изделия находится в закрытом состоянии. Это изделие не ремонтируется, а заменяется на другой механизм. В багажнике ВАЗ 2110 предусмотрен лючок с внутренней стороны, который открывается со стороны багажного отделения и предназначен для открывания при необходимости перевозки изделий, негабаритных по длине.
Штатное багажное отделение по конфигурации крышки багажника «десятки», цена на которую приемлема, отделывается специальным уплотнителем, который весит в демонтируемом состоянии около 1 кг, и ориентировочно имеет размеры 1570x30x30 мм. Иногда так случается, что в автомобиле ВАЗ 2110 вода в багажнике, а водитель не знает причину ее появления. Здесь, безусловно, надо смотреть герметичность уплотнительной прокладки.
Полезный объем багажника ВАЗ 2110, в зависимости от модификации «десятки» составляет величину в пределах от 430 до 450 л при средних размерах багажника 14500х8600х5000 мм. Световое обеспечение багажного отделения или освещение багажника, входит в общую схему электрооборудования транспортного средства. В автомобиле ВАЗ 2110 подсветка багажника монтируется на полке изделия.
Установленная крышка багажника на «десятке», имеет увеличенную кормовую часть, что дало возможность панель задка изготовить ниже. Это позволило осуществлять погрузку и разгрузку транспортного средства более комфортным действием. На этом компоненте багажника ВАЗ закреплена накладка крышки в виде светоотражательного элемента и другая оснастка экстерьера «десятки». Необходимо добавить, что первые партии крышек багажника автомобиля Лада дестяой модели были оборудованы технологическими отверстиями под спойлер крышки багажника, который выполняет важную функцию.
Такой спойлер крышки багажника снижает вихревые потоки при отрывании струи воздуха от кузовных элементов и при этом уменьшается встречное сопротивление воздушных масс. Эта накладка на багажник, кроме улучшения аэродинамики транспортного средства, придает еще стильный вид экстерьеру автомобиля.
Самостоятельное подключение электронной кнопки открытия багажника можно проделать, используя схему открывания багажника, которую можно посмотреть ниже
Реле с пяти контактами обеспечивает работу активационного элемента в режиме втягивания. Однако, если поменять в электропроводке провода синего и зеленого цвета, то схема будет работать на выталкивание активатора.
Тюнинг багажника
Вариантов тюнинга багажника в Сети достаточно много, рассмотрим самый распространенный из них – оформление багажного отделения из фанерных листов. Необходимо определится с внутренним оформлением этого отсека салона, какой будет пол багажника, сабвуфер и т.д. Места крепления должны быть сделаны потайными, чтобы их не было заметно. Нарисовав чертеж будущего багажного отделения, из картона вырезаем лекала для компонентов интерьера этого отсека.
После этого фигурной электропилой (лобзиком) вырезаем из фанеры составные части вновь создаваемого багажника «десятки» и компонуем из элементов готовое изделие. Рекомендуется для длительного использования обработать фанерные изделия олифой.
На заключительной стадии работ по тюнингу багажника требуется сделать перетяжку изделия. Материалом для производства работ может послужить любая основа по вкусу собственника автотранспортного средства, для простоты выбираем карпет или заменитель кожи. Перетяжка осуществляется либо наклеиванием лицевой и изнаночной стороны на фанерный каркас, либо применить степлер с закрепительными скобами.
Тюнингованный багажник ВАЗ 2110 несколько меньше штатного изделия, но он стильный и приносит дополнительную пользу, участвуя в шумоизоляции своими руками, которая заметно облегчает процесс вождения автомобиля.
Источник
Переделываем пол в багажнике Ваз 2110
В этой статье представляю способ, как улучшить фанерой багажный отсек машины ВАЗ 2110. Чувство комфорта переполнит вас и одновременно будет отлично смотреться. И так, как я это делал и воплощал в жизнь….
Всем известно, что пол машины ВАЗ 2110 хрупкий и не долговечный. Ниши с обеих сторон становятся уязвимыми и ломаются от веса. Вот и придумал сделать задок из фанеры.
Плюсы пола из фанеры
1. Вся часть пола более гладкая и ровная.
2. Легко подобраться к запасным колёсам.
3. Прочный пол, который не портится.
4. Аккуратный и удобный.
Вам понадобится.
1. Фанера 8 мм.
2. Карпет 3 кв.м. (цена 180 р /кв.м.)
3. Электролобзик
4. Мебельный степлер
5. Клей типа “Титан” или похожий.
Весь пол состоит из первого и второго слоя. Вот почему окошки и отверстия для углублений очень легко сделать. Отверстия вырезал электролобзиком. Если под рукой есть большой кусок фанеры, то можно покрытие багажника сделать из одного куска. Кстати, чтобы было более сухо, нужно нанести на фанеру краску или лак.

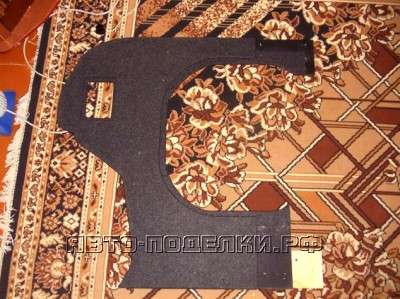

Далее покрываем фанеру Карпетом.
Так как если мы сделаем пол целиком, то есть из одного куска, то мы не сможем его засунуть в автомобиль, по этому он делится на две части.
Поскольку сам пол в машине не ровный, надо подложить несколько обрезков фанеры и для того, чтобы от них не было шума в задней части, надо прикрепить или подложить под них куски СПЛЕНа.
Вот как выглядит наш переделанный пол.
А эти окошки такие симпатичные, предназначены только для того чтобы уходила влага.
Положить что-нибудь в ниши не рекомендую, от них только шума прибавится.
Источник
Фальшпол в багажник ваз 2110 своими руками
В этой статье представляю способ, как улучшить фанерой багажный отсек машины ВАЗ 2110. Чувство комфорта переполнит вас и одновременно будет отлично смотреться. И так, как я это делал и воплощал в жизнь….
Всем известно, что пол машины ВАЗ 2110 хрупкий и не долговечный. Ниши с обеих сторон становятся уязвимыми и ломаются от веса. Вот и придумал сделать задок из фанеры.
Плюсы пола из фанеры
1. Вся часть пола более гладкая и ровная.
2. Легко подобраться к запасным колёсам.
3. Прочный пол, который не портится.
4. Аккуратный и удобный.
Вам понадобится.
1. Фанера 8 мм.
2. Карпет 3 кв.м. (цена 180 р /кв.м.)
3. Электролобзик
4. Мебельный степлер
5. Клей типа “Титан” или похожий.
Весь пол состоит из первого и второго слоя. Вот почему окошки и отверстия для углублений очень легко сделать. Отверстия вырезал электролобзиком. Если под рукой есть большой кусок фанеры, то можно покрытие багажника сделать из одного куска. Кстати, чтобы было более сухо, нужно нанести на фанеру краску или лак.
Далее покрываем фанеру Карпетом.
Так как если мы сделаем пол целиком, то есть из одного куска, то мы не сможем его засунуть в автомобиль, по этому он делится на две части.
Поскольку сам пол в машине не ровный, надо подложить несколько обрезков фанеры и для того, чтобы от них не было шума в задней части, надо прикрепить или подложить под них куски СПЛЕНа.
Вот как выглядит наш переделанный пол.
А эти окошки такие симпатичные, предназначены только для того чтобы уходила влага.
Положить что-нибудь в ниши не рекомендую, от них только шума прибавится.
Реализация принадлежит ParadoX.
Для оформления багажника десятки использовалось:
Фанера (6мм)Бруски (6 палок по 3 метра 40х10) Цена: 28р.Карпет (1.5х 2м) Цена: 300р. Шарниры (8шт) Цена: 7р.Мебельный Степлер.Первым делом сделал ящик.
Затем обшил короб карпетом.
Так же обшил двери.
Чтобы спинка сиденья не мешала открываться крышке, нужно делать ее таким углом.
Работал дома, а примерял — бегал в машину.
Чтобы достать запаску нужно поднять весь ящик, для фиксации можно сделать упоры.
Окончательный результат:
Читайте также:
Быстрый и недорогой тюнинг автомобиля всегда пользуется популярностью. Замена штатного фильтра на фильтр нулевого сопротивления как раз относится к таким видам доработок. Цена не высокая и установка нулевика на ВАЗ процедура не сложная.
В данной статье мы ответим, на вопрос, зачем выполнять тюнинг ВАЗ-2114 и выкладывать за это деньги. Сразу отметим, что за точно такую же суму можно вполне прикупить довольно
Тюнинг – это интереснейшая технология, посредством которой вы с лёгкостью можете добиться осуществления своей мечты – создание своего идеального автомобиля. Тюнинг может быть использован
Мир не стоит на месте. И наличие автомобиля на сегодняшний день, не является роскошью, скорее, средством передвижения. Но сейчас не об этом. Для того, чтобы внести какую-то изюминку в собственный транспорт, можно сделать очень многое. Например, соорудить самоделку в виде двойного дна. А почему нет?!
Все это сделать не так сложно, если имеются желание и стремление. Всего-то, нужно выпилить двойное дно в багажник и готово. А теперь подробнее, как все воплотить в жизнь.
Собственно, для чего все это надо? – спросите вы. Ответ тоже прост. Как правило, в багажнике места всегда не хватает. И все это стало уже извечной проблемой. И чтобы хоть как-то это исправить, появился вот такой, довольно неплохой вариант. К тому же, воплощение такой идеи, поможет вам содержать ваш багаж автомобиля в чистоте.
Для багажника в автомобиль необходимо:
1. Специальные доски, которые будут служить стенками. Размер по 5 метров.
2. Материя для крышки.
3. Специальный крепеж.
4. Веревки, порядка пяти штук.
5. Углы, предназначенные для разделения.
6. Два Газлифта
7. Карпет, для того, чтобы можно было все это дело оклеить и конечно же, сам клей
8. Ручка, чтобы можно было открывать.
Шаг 1
Итак, материалы подобраны, теперь необходимо приняться за работу.
Процесс работы, желательно начать с создания самого основного, а именно, со стенок. Для этого, разрежьте доски на такие вот кусочки: две штуки по 900 и две по 670. Далее, обязательно крепите их, при этом, постепенно загоняя в стыки дерева саморезы. И только потом прикрепите со всех сторон уголки для того, чтобы создать некую жесткость.
Помните, если доски будут кривыми, то получится зазор, которого быть не должно. Но в принципе, если так случилось, то все можно исправить, нивелируя карпетом после оклеивания. Примерьте ковер штатного характера для того, чтобы выяснить, какая получилась форма.
Для этого, наметьте уголки, петли, поле чего все это нужно собрать. Учтите, что для более легкого функционирования, крышка должна быть маленькой.
Шаг 3
Теперь, приступите к процессу оклеивания за счет карпета. Можно разрезать кусочки и поочередно их клеить.
