Подсветка багажника Тигуана
Штатное освещение багажника оставляет желать лучшего, к тому же, стоит чем-то перекрыть плафон освещения, и все вообще погружается по тьму. Есть три пути решения проблемы:
- установить штатный плафон освещения на правую боковину
- установить светодиодную подсветку на боковины
- установить светодиодную подсветку на полку багажника
Перед выполнением работ будет удобно, а иногда и просто необходимо
снять облицовку багажника
Подсветка на боковинах багажника
Используется самоклеющаяся светодиодная лента на 12 В. Бывает разных оттенков свечения и яркости (выбираем по вкусу), желательно брать в автомобильном исполнении — водонепроницаемую.
Для данного способа снимать боковины необязательно, но если сделать — будет удобнее.
1. Протягиваем питание на правую сторону багажника. Провода приклеиваем армированным скотчем.
2. Делаем маленькие отверстия в боковинах,чтобы был аккуратный монтаж без висячих проводов. Если это неважно, то их можно пропустить через решетки. Подключаем параллельно к шаттному плафону, соблюдая полярность светодиодов. Ленту клеим и режем по месту.
3. Аналогично делаем правую боковину.
- лента плохо держится на пластике, особенно в местах изгиба
- лента заметна
- правая боковина получается короче левой
- уровень освещения недостаточный
Учитывая все это — подсветка была переделана по следующему варианту:
Подсветка на полке багажника
Используем ту же светодиодную ленту, а так же штырьковый врезной разъем на корпус и Г-образную вилку у нему.
Ленту клеим на вертикальную внутреннюю плоскость полки.
Пропускаем под резиновым фиксатором полки. Остальную часть проклеиваем маделином, по текстуре он похож на метриал полки и почти не заметен.
Делаем дополнительную «силовую фиксацию» провода стяжкой через просверленную дырку в полке и припаиваем разъем питания. Соблюдаем полярность.
Разъем на корпус боковины ставим сняв боковину. Собираем. Соединение быстроразборное. Практически незаметное.
Сравнение вариантов освещения багажника
Фото были сделаны на телефон, общий уровень освещенности перевран, но соотнести разные варианты подсветки между собой вполне возможно. Разница в фото 1 мин.
Штатный плафон + половина подсветки на боковинах (вторая к сожалению уже была демонтирована)
Штатный плафон + подсветка на полке багажника
Автор
Сергей
(SeGromozeka)
Вопросы и ответы
Если в статье, что-то не понятно — задайте свой вопрос, нашли ошибку — поправьте, в конце концов просто киньте интересную ссылку или предложение по сайту.
Учитывайте, что Ваш вопрос никто не увидит, пока на него не будет дан ответ или он не пройдет модерацию.
Передумал, скрыть форму отправки.
я попробовал сделать в щелях обшивки.
http://www.drive2.ru/l/4847749/
слева все ок, справа немного помешал динамик парктроника, но, в целом, все нормально установилось
Оставляю — возможно кому-то твой опыт поможет
Прошу рассмотреть и по возможности разместить на вашем сайте в данном разделе следующий вариант подсветки багажного отделения:
http://www.drive2.ru/l/3460623/
Спасибо.
Интересный вариант — спасибо за инфу
Подключил ленту на плафон. Ленту поставил на полку багажника. Только вместо мерта поставил два метра. Два метровых куска ленты припаял друг к другу и получилась «двухэтажная лента». Светит очень хорошо! Но через минуту работы заморгало освещение и сгорел предохранитель. Думаю что делать.
Не видя ни машины ни схемы — сказать ничего нельзя, может тупо коротнуло, мало ли.
Вместо сфотографированного тут быстроразъемного соединения, можно использовать обычный аудио/видео тюльпан. Разъемы «папа» и «мама». не так красиво, зато в любом киоске найти можно.
Можно, токи смешные, но в моем случае разъем угловой, врезается менее заметно, проблем с поиском у нас в городе нет.
Штырьковый врезной разъем — редкая штучка. Нашел его только на Царицынском радиорынке. Если кто ищет, то найти на рынке можно так: идите по открытой дороге вдоль ларьков до второго ангара, перед этим ангаром справа будет ларек с радио-мелочью. В нем есть.
Чип и дип — там многое есть.
Если подключать сверхъяркую ленту (8-10вт на метр), нет ли риска спалить предохранитель?
Там более полутора метров не влезет, штатная лампа, если я правильно помню, на 10 Вт. Думаю риска нет.
Еще способ:
http://forum.tiguans.ru/showthread.php?t=9529
Согласен — выложу, делал также — мне было маловато света, но возможно кому-то будет интересно.
Решил свою проблему! Напомню «Устанавливали светодиодную ленту. Подключили 2 метра ленты к плафону освещения. Лента работала исправно первые 5 открываний багажника. Затем при открывании багажника лента горела, а затем мигала вместе с плафоном синхронно, после чего гасла одновременно с плафоном. При повторном закрывании/открывании багажника лента с плафоном опять загорались, через 2 секунды моргали синхронно, потом одновременно гасли. При многократном открывании и закрывании багажника перестали в итоге светить и лента и штатный плафон. Открываю багажник — ничего не светит. Отсоединил ленту — плафон все равно не светит. Вытащил лампочку из плафона — целая. Проверил предохранитель №14 — целый. Диагностический прибор выдал обрыв цепи освещения багажника, и обрыв цепи остальных потребителей, которые сидят на предохранителе №14. А также ошибку — короткое замыкание на освещение багажника. Ошибки стерли, при открывании крышки багажника новые ошибки не появляются — ошибок нет, но плафон освещения багажника по прежнему не светит. «
В итоге «выбило центральный блок управления электроники, т.е. он недоумер, его удалось перезагрузить. Если бы он перегорел, то стоимость нового блока 17000р!
Я считаю следует в данной теме обязательно добавить следущее!
При установке светодиодной ленты большой длины или с мощными светодиодами крайне не рекомендуется запитывать ее на плафон освещения багажника из-за большой вероятности выхода из строя дорогостоящего центрального блока управления электроникой. Если у Вас мощная лента запитывайте ее напрямую от аккумулятора, а управляющий сигнал берите от плафона освещения багажника.
В случае если Вы запитали ленту на плафон багажника и при открывании багажника лента начинает моргать вместе с плафоном освещения — срочно отключайте ленту! Это может привести к выходу из строя центрального блока управления электроникой!
Источник
замена штатных ламп освещения в багажнике TIGUAN 2
ТОП 30 ПРОДАВАЕМЫХ ТОВАРОВ ДЛЯ VW TIGUAN 2 C АЛИЭКСПРЕСС / НИШТЯКИ ДЛЯ ТИГУАНА 2 С АЛИЭКСПРЕССПодробнее
VW Tiguan ll 2017 Закрытие багажника из салонаПодробнее
Улучшаем подсветку багажника Volkswagen Passat NMSПодробнее
Тигуан 2. Автоматический багажникПодробнее
WV не работает освещение в багажнике Тигуан Меняем замокПодробнее
Как улучшить Ваш Volkswagen Tiguan за копейки ! Несколько товаров с AliExpress На Фольксваген ТигуанПодробнее
Замена лампочки подсветки багажника Шкода Рапид / Замена лампочки Шкода / Подсветка багажникаПодробнее
Volkswagen Tiguan установка LED ламп в противотуманкиПодробнее
Как улучшить освещение в багажнике?Подробнее
Mazda CX-5: замена лампочки освещения багажника.Подробнее
Volkswagen Tiguan.Активация нужных функций..Подробнее
НИКОГДА не СТАВЬТЕ СВЕТОДИОДЫ на ЗАДНИЙ ХОД | ПОКА не ПОСМОТРИТЕ это ВИДЕОПодробнее
Не ставь светодиодные лампы в АВТО если не знаешь ЭТОПодробнее
Tiguan. Замена фонаря багажника.Подробнее
Снятие заднего фонаря на крышке багажника на тигуане 2Подробнее
ЛУЧШИЙ СВЕТ В КЛАССЕ? Обзор Volkswagen Tiguan. Фольксваген Тигуан 2019Подробнее
замена лам в плафоне крышки багажника TIGUAN 2Подробнее
новая подсветка багажника ТигуанПодробнее
Тигуан замена лампочки в стоп сигналах. Подробнее
Источник
На какие диоды поменять лампы в салоне Volkswagen Tiguan 2 поколения

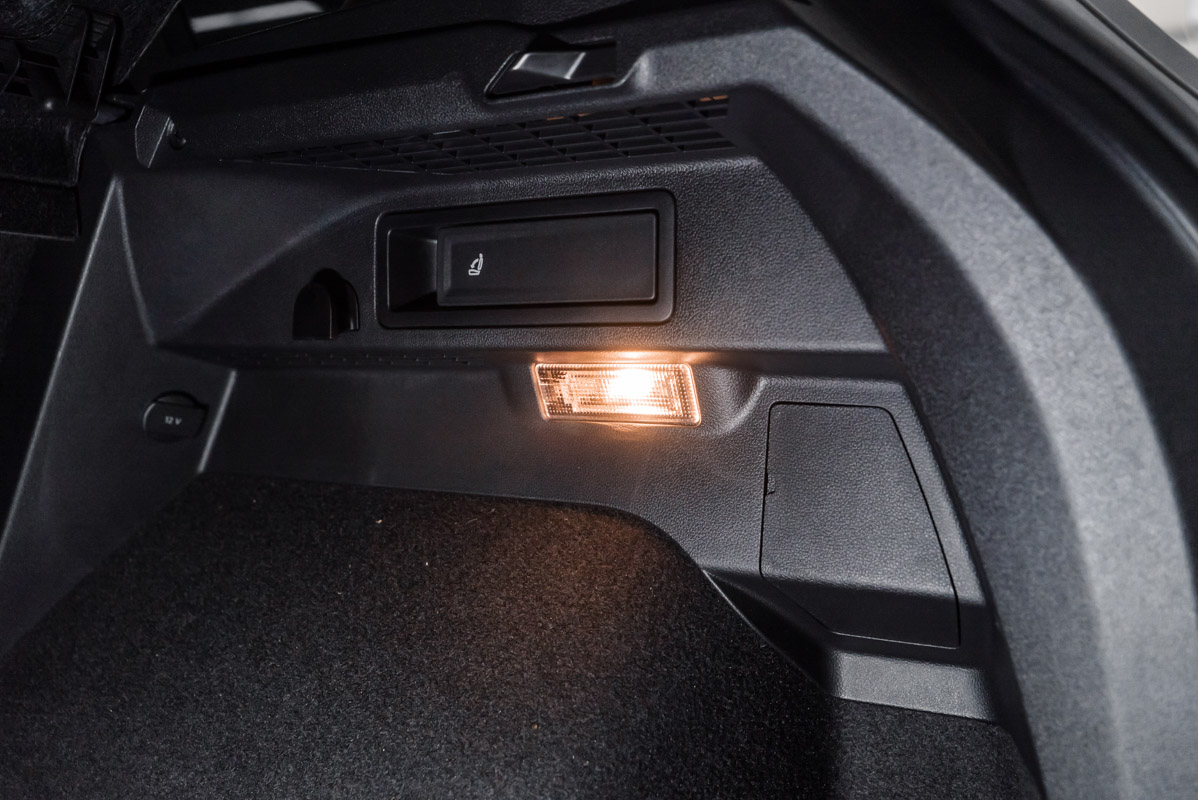

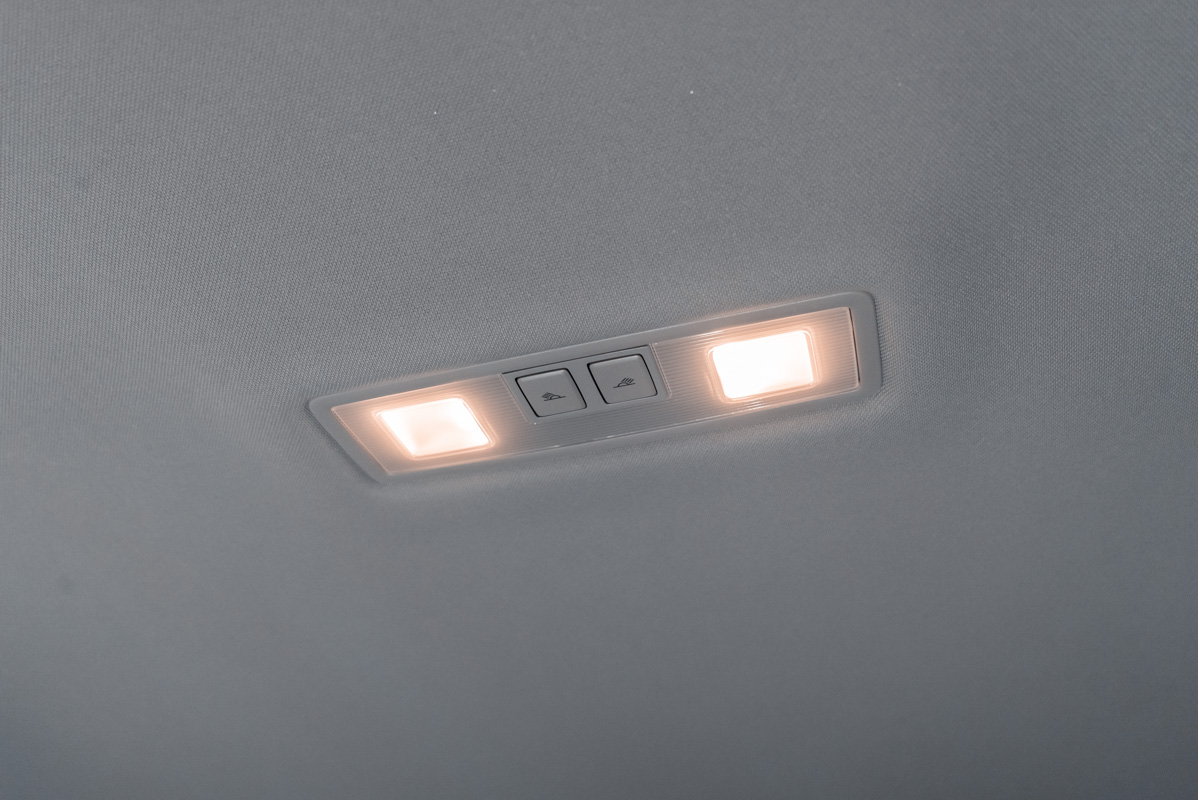

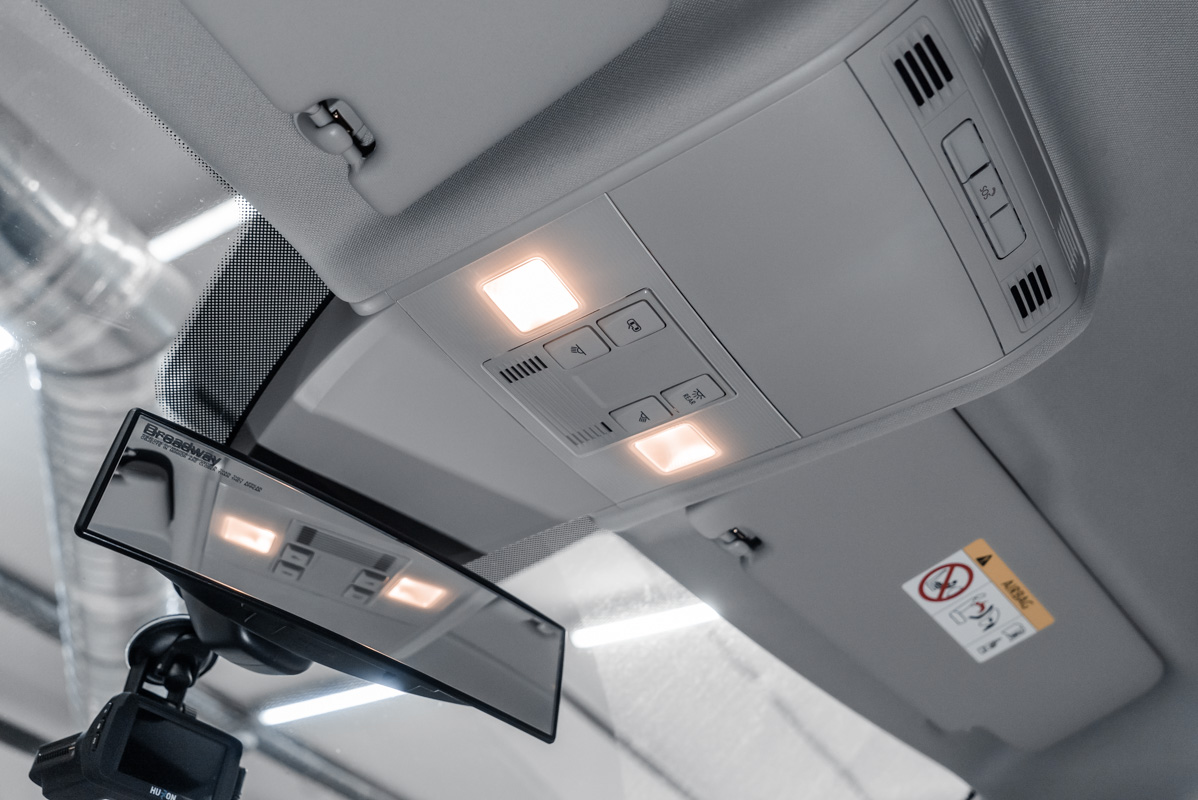

Замена ламп в головном свете, конечно, дело хорошее, но мы можем поменять лампы по всему автомобилю, как, например, заменили штатное салонное освещение на LED на автомобиле Volkswagen Tiguan – в общем мы поменяли 6 «стекляшек» на светодиодные лампы XS-Light LED W5W и XS-Light LED C5W, которые в отличие от заводского варианта светят чисто-белым светом, а не желтым, на практике подобный тюнинг выглядит весьма красиво, так что рассматриваем его только в плане эстетики, хотя светодиоды и светят несколько ярче.

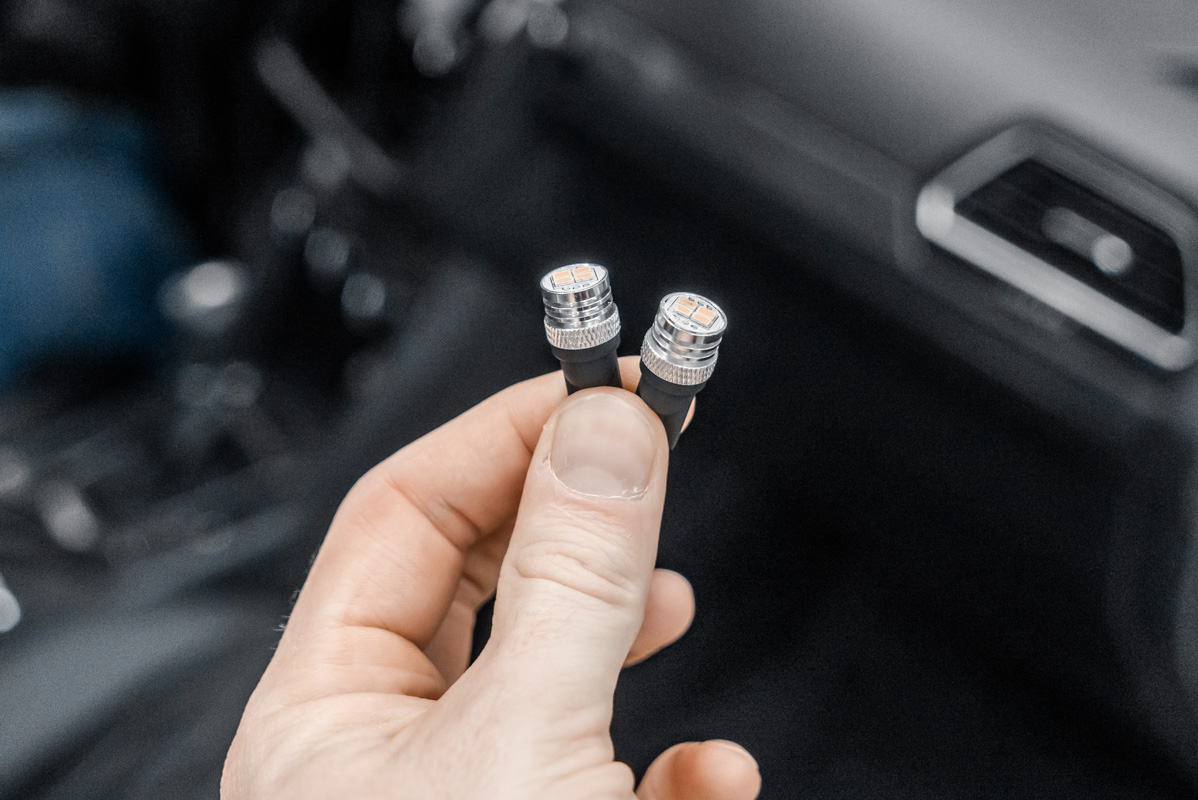

Светодиодные лампы XS-Light LED W5W и C5W – это наша персональная разработка, данные лампы собираются из качественных материалов с использованием чипов последнего поколения, поэтому они демонстрируют отличную работоспособность и долговечность по сравнению с заводскими лампочками, стабильно перегорающими раз в несколько месяцев.

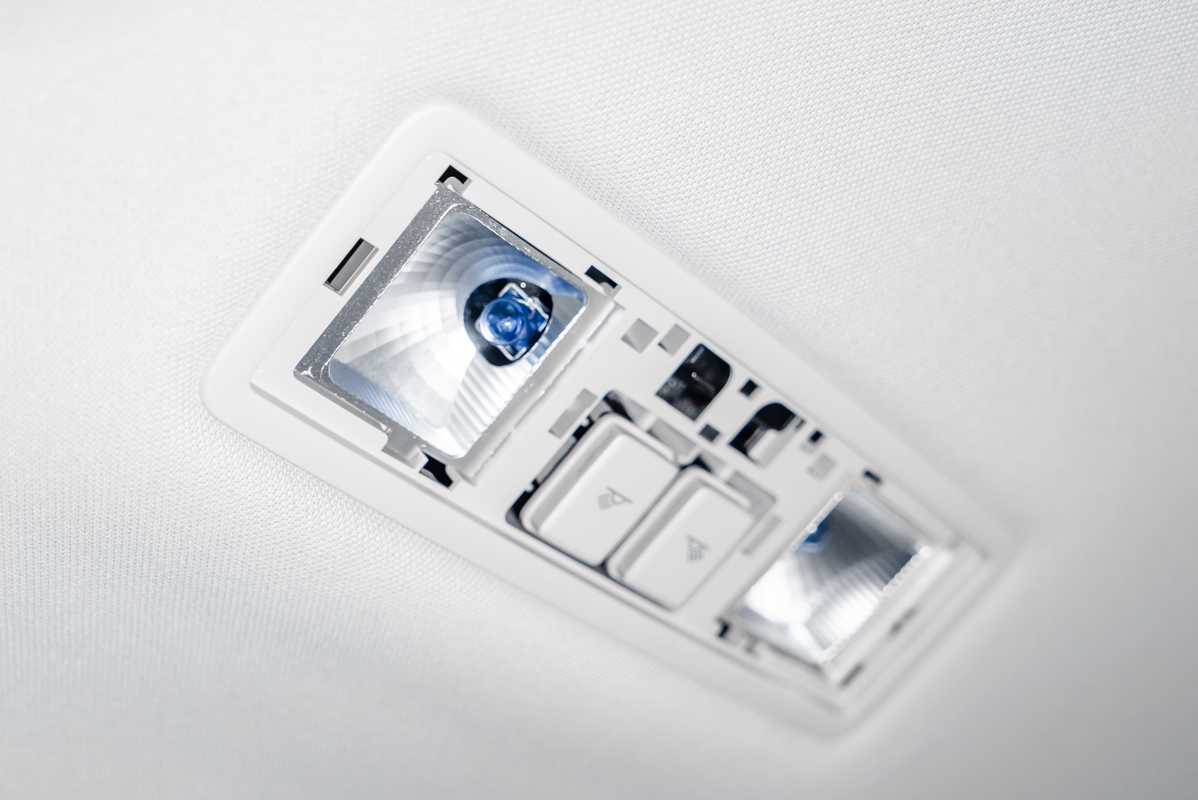

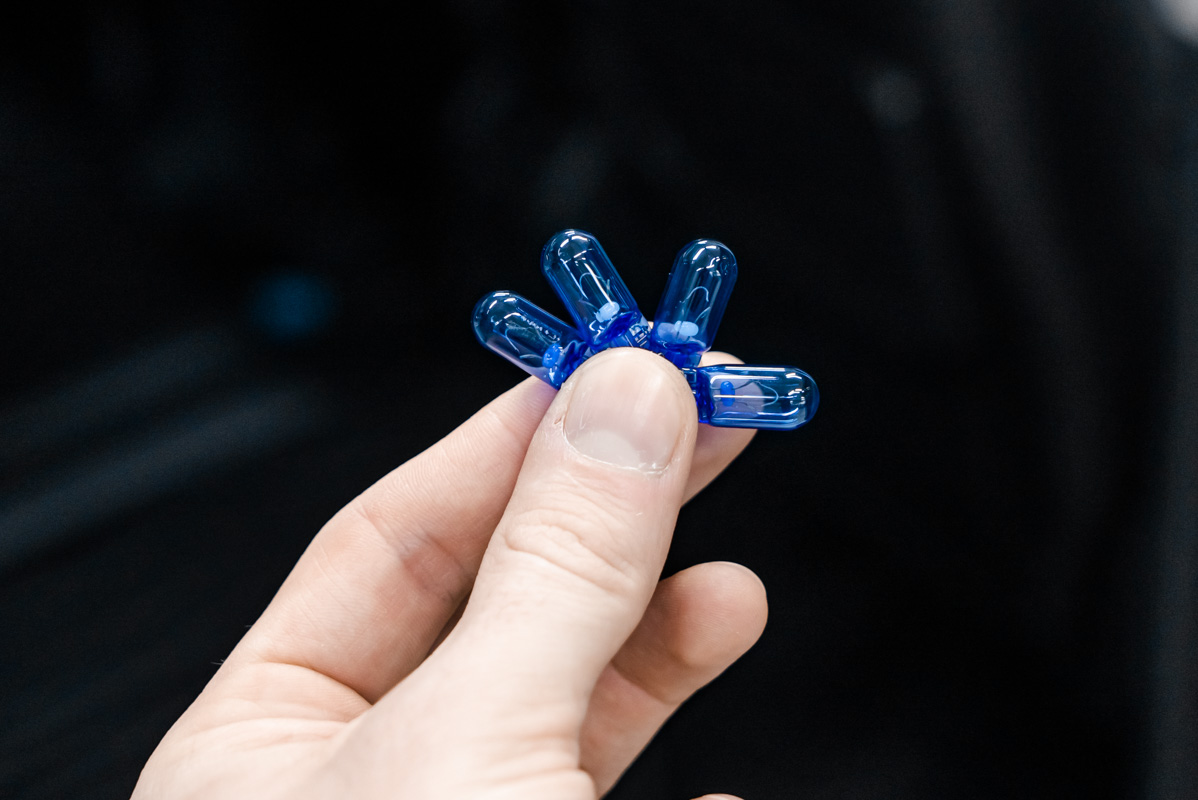

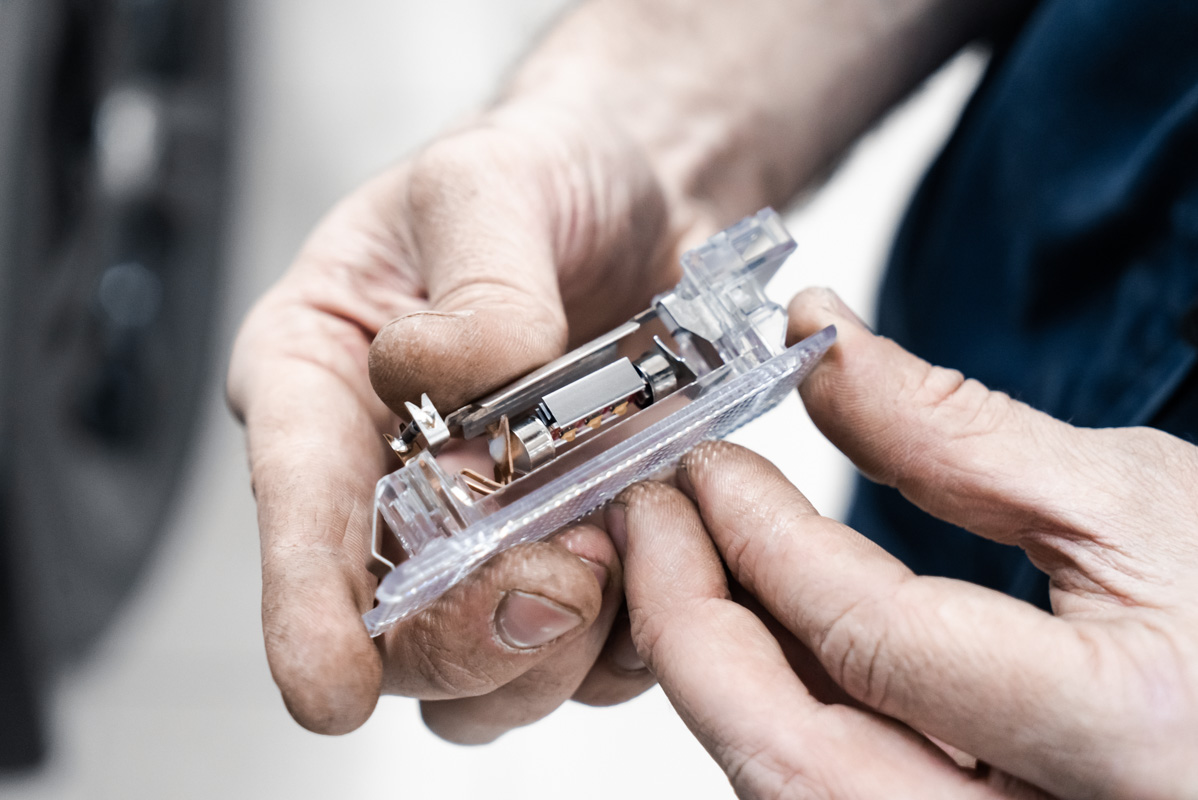

Замена ламп в салоне Фольксваген Тигуан по времени занимает около часа – сложного, в общем-то, ничего нет, достаточно аккуратно поддеть плафон, чтобы извлечь стеклянную лампу и установить на ее место светодиодную. Обманки в данном случае нами не использовались, все работало корректно без них, но нередко они обязательны, иначе лампочки попросту могут стробить и бортовой компьютер покажет ошибку.

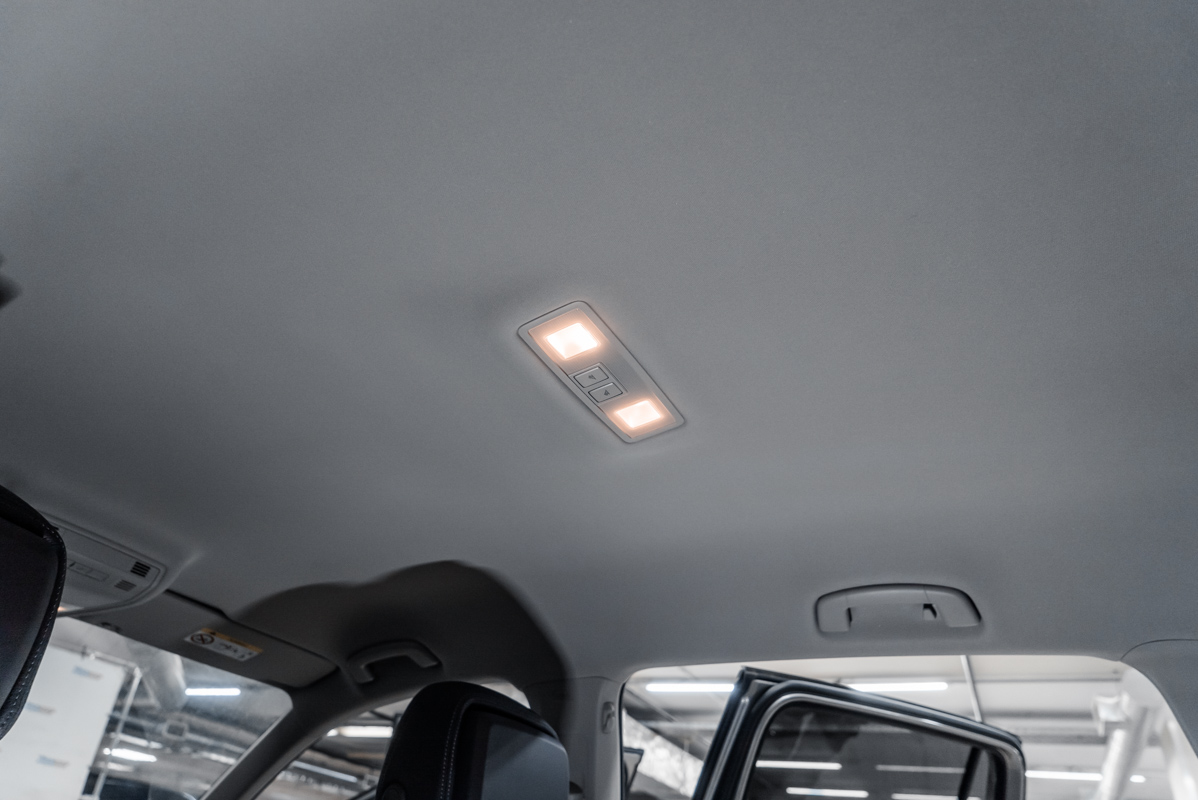

По итогу замены ламп в салоне Volkswagen Tiguan мы придали ему строгости – все-таки белый свет смотрится эффектней желтого , что хорошо видно на финальных фотографиях. На фоне серой обивки салона белый свет ламп XS-Light LED W5W и XS-Light LED C5W выглядит солидно и строго, поэтому приглашаем всех желающих в наш автосервис на замену салонного освещения на светодиодные лампы.
